Diâmetro raso 300 - 400mm da âncora das estradas dos furos do instrumento portátil do teste de penetração do cone

As estradas rasas dos furos ancoram o penetrómetro de cone estático hidráulico portátil do milímetro CPT do diâmetro 300~400

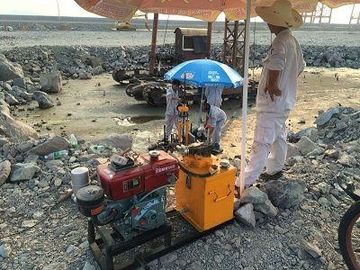

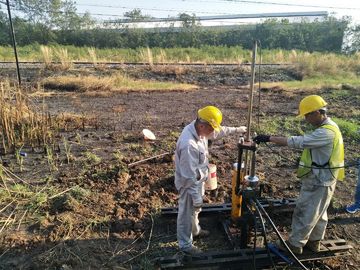

WYSB-20 é um equipamento de teste muito econômico e de pouco peso de CPT, que tenha a unidade do motopropulsor hidráulico separado e do cilindro hidráulico conectada com flexivelmente com a mangueira de alta pressão e o acoplamento rápido hidráulico. O tamanho de pouco peso é fácil de segurar e pode ser alcançado quase em qualquer outro lugar onde o grande equipamento não pode alcançar, especialmente para estradas rasas dos furos. Pode igualmente facilmente ser instalado em uma vasta gama de plataformas novas ou existentes tais como veículos de transporte, chassis seguidos, carros rebocados, barcas, etc. Igualmente pode facilmente ser instalado em uma vasta gama de plataformas novas ou existentes tais como veículos de transporte, chassis seguidos, carros rebocados, barcas, etc.

Os componentes hidráulicos de alta qualidade e outros componentes asseguram-se de que o equipamento tenha o desempenho estável e seguro. Adotando o projeto anti-alto da temperatura de óleo, eficazmente garantindo a vida útil e a eficiência do equipamento sob dias de alta temperatura do tempo.

Configurado com acessórios pode ser prolongado para o teste in situ do solo, tal como CPTU, PMT, DMT, VST, WVT.

Testes in situ tais como o teste estático de pressão de poro (CPTU) e o teste de corte da aleta (VCT).

Especificação técnica principal:

Motor: refrigerar de água horizontal de quatro cursos refrigerar de água do motor diesel do Único-cilindro 1105

Poder avaliado - velocidade: 13.2KW-2200r/min

Dispositivo do cilindro hidráulico de CPT: Penetração avaliado force200KN; Extração avaliado force230KN; curso de 550mm para a elevação rápida.

Formulário do tubo da ponta de prova: Encaixe automático do prendedor ou da almofada da ponta de prova mecânica

Formulário do punho: trole projetado

Peso: 400kg (acessórios excluídos)

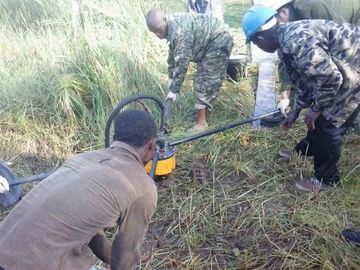

Formulário da âncora: âncora hidráulica

Formulário da âncora à terra: Escolha ou âncora da multi-folha

Diâmetro da âncora (milímetro): 300~400

Temperatura do ambiente de trabalho: – 25 C°-45C°

Ponta de prova de harmonização: 10cm2 ou 15cm2 da única e ponta de prova dobro do cone da ponte, ponta de prova elétrica da aleta, cabeça de pressão da água do poro (todos os fabricantes europeus e americanos podem combinar).

Instrumento de medição: Instrumento automático da aquisição dos dados da penetração do cone (todos os fabricantes internacionais europeus e americanos podem combinar).

Especificações da ponta de prova (milímetro): ponta de prova de grande resistência integral Φ32~Φ42 da junção-menos (opcional).
