Detalhes do produto:
|
| Tipo: | Equipamento de perfuração de superfície hidráulico completo do núcleo | Modelo: | Cr12 |
|---|---|---|---|
| Motor: | CumminsQSB5.9-C210 154KW | Capacidade da perfuração: | QG 720M PQ 470M do BQ 1350M NQ 1050M |
| Dimensões do transporte: | 5980×2240×2480mm | Peso: | 10200 QUILOGRAMAS |
| Realçar: | equipamento de perfuração da exploração 154kw,equipamento de perfuração da exploração dos cummins,equipamento de broca da exploração dos cummins |
||

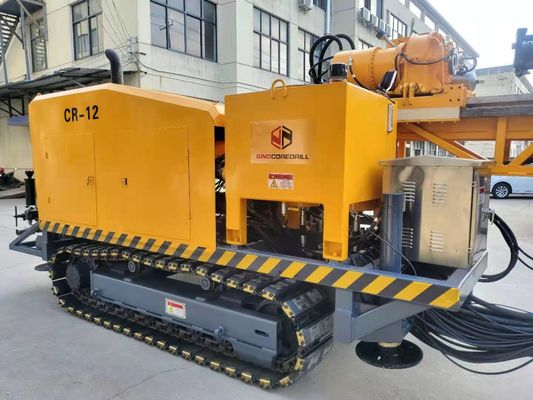

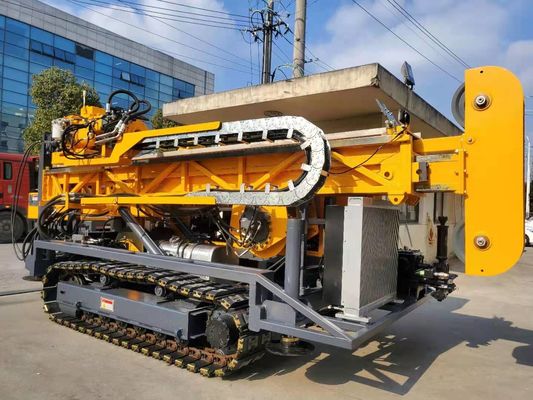

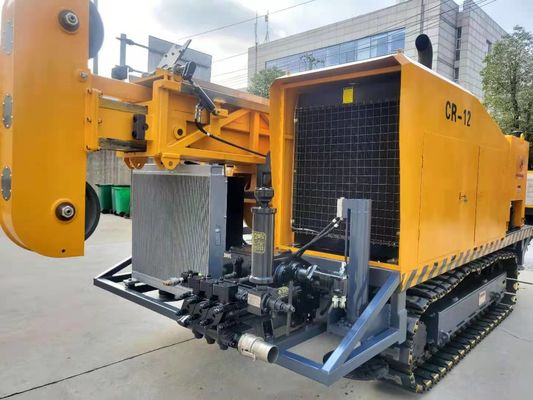

EQUIPAMENTO DE PERFURAÇÃO HIDRÁULICO COMPLETO 154KW DA EXPLORAÇÃO DA MÁQUINA DE PERFURAÇÃO DO NÚCLEO CR-12
A máquina de perfuração hidráulica completa do núcleo CR-12 é um novo tipo de máquina de perfuração hidráulica completa do núcleo projetada e fabricada pelo grupo de Sinocoredrill que baseou na investigação e desenvolvimento independente da tecnologia avançada do mesmo tipo máquina de perfuração no país e no estrangeiro.
O equipamento tem a disposição razoável, a estrutura compacta, o desempenho superior, a operação simples e a manutenção conveniente. É o equipamento ideal do furo de retirada do núcleo.
1. Características da máquina:
A máquina adota a movimentação e caminhadas hidráulicas completas na trilha de aço. A cabeça do poder é conduzida pela bomba variável e pelo motor variável, e a maquinaria tem o regulamento stepless da velocidade quatro, com estrutura avançada e simples. O cilindro é alimentado diretamente no sistema, o movimento é estável e seguro; O mastro pode ajustar o ângulo de abertura na escala de 0° ~ 90°. O centro de gravidade da máquina inteira é baixo e a estabilidade é boa. Forneça operadores o bom campo visual e o ambiente de trabalho espaçoso e confortável; a forma total é bonita, e reflete o conceito de projeto popular.
1) Desempenho seguro
Os acessórios principais são comprados internacionalmente. Todos o motor diesel, a bomba hidráulica, a válvula principal, o motor, o redutor do curso e os acessórios hidráulicos chaves são selecionados dos tipos conhecidos no país e no estrangeiro.
2) Eficiente alto
Grande torque, configuração do poder superior, projeto estrutural razoável, modo de operação avançado e tubulação de broca longa de 6m para assegurar a construção eficiente da broca.
3) Proteção ambiental
A emissão do motor diesel é o motor diesel da terceira injeção eletrônica nacional, baixa emissão da poluição, projeto profissional da redução de ruído, de modo que os EQUIPAMENTOS de perfuração possam ser apropriados para a construção urbana.
4) Economia de energia
O equipamento usa a tecnologia sensível do controle da carga avançada para reduzir o consumo de potência e o calor do sistema a um mínimo.
2. Campo de aplicação
A máquina de perfuração CR-12 é usada principalmente para a perfuração inclinada e reta do furo, que é apropriada para a geologia, a metalurgia, o carvão, a indústria nuclear, a hidrologia e as outras indústrias. É um equipamento da perfuração de núcleo principalmente para o diamante e a perfuração dura da liga.
O uso correto e a manutenção razoável podem dar o jogo completo ao melhor desempenho da máquina, podem melhorar a eficiência do trabalho, e prolongam a vida útil da máquina. Consequentemente, nós esperamos que a maioria dos usuários pode se operar e manter do acordo restrito com as exigências deste manual.
| Motor diesel | Modelo | Cummins QSB5.9-C210-30 (fase IIIA da UE) |
| Deslocamento | 5.9L | |
| Poder | 154kW (205HP) | |
| RPM avaliado (ajuste da fábrica) | 2000rpm | |
| Capacidade de furo | Bq | 1350 m |
| NQ | 1050 m | |
| QG | 720 m | |
| PQ | 470 m | |
| Cabeça da broca | Motor da rotação |
Motor hidráulico de duas velocidades Produtor: Rexroth de Alemanha |
| RPM | Três deslocamentos pisam menos mudança 0-1250 RPM | |
| Relações |
primeiro 8.276:1 ò 4.164:1 3nd 1:1 |
|
| Abridor principal | sidewise deslizando a maneira com movimentação hidráulica | |
| Mandril hidráulico (PQ) |
Aberto hidraulicamente, mola do disco que aperta, normalmente C fechou o tipo Capacidade guardando axial de 228000 N |
|
| Máximo Torque | 4750 N·m | |
| Diâmetro da posse | 121 milímetros | |
| Capacidade de Máximo Lifting de eixo | kN 220 | |
| Máximo Feeding Poder | kN 110 | |
|
Bomba preliminar
|
Bomba hidráulica: Bomba Triplex para conduzir do rotador, bomba de lama do guincho & jaques do deslocamento variável axial do pistão do nivelamento. Com a carga que detecta o sistema. |
Produtor: Danfoss de Dinamarca primeira bomba: 260LPM em 31.5MPa ?a bomba: 130LPM em 28MPa ó bomba: 130 LPM em 28MPa |
| Tanque hidráulico | Capacidade | 420 litros (111 galões dos E.U.) |
| Capacidade de grua principal | Içando a velocidade (único fio) | 0-80m/min (cilindro desencapado) |
| Içando a força (único fio) | 80Kn (8T) ---Atualização a 100Kn (10T) | |
| Diâmetro de fio de aço | 22 milímetros (0,86 polegadas) | |
| Comprimento do fio de aço | 45 m | |
| Capacidade de grua do cabo | Içando a força (único fio) | kN 15 (3372 lbf) (cilindro desencapado) |
| Diâmetro de fio de aço | 6 milímetros (0,24 polegadas) | |
| Comprimento do fio de aço | 1600 m | |
| Mastro | Altura do mastro | 9,5 m |
| Mastro que ajusta o ângulo | 0°-90° | |
| Ângulo de furo |
45º fora horizontal a 90ºvertical para baixo
|
|
| Curso de alimentação | 3650 milímetros | |
| Curso do resvalamento | 1500 milímetros | |
| Tração da alimentação | 18000kg | |
| Pressão da alimentação | 7500kg | |
| Rod Pull | 3m ou 6m (9.84feet ou 19.68feet) | |
| Bomba de lama | Tipo | Atuador Triplex da bomba reciprocando |
| Modelo | BW250 | |
| Curso | 110mm (4,3 polegadas) | |
| Volume da saída | 250.180.122 L/MIN | |
| Pressão da descarga | 5,0, 6,0, Mpa 8,0 | |
| Braçadeira do pé | Apertando o espaço |
55.5-118 milímetros através do furo Ф165mm |
| Outro | Peso | 10200 quilogramas |
| Dimensões do transporte (L ×H) de W do × | 5980×2240×2480mm | |
| Maneira do transporte | Esteira rolante de aço |
