Detalhes do produto:
|
Tipo: | TIPO vertical das CREMALHEIRAS de ENGRENAGEM do equipamento de furo | MOTOR: | Motor diesel |
---|---|---|---|
Capacidade da perfuração: | φ102 (4")/φ127 (5")/φ140 (5 1/2”) | Tipo do chassi: | A esteira rolante ou o caminhão montaram |
CURSO DA CABEÇA DO PODER: | 13M | mastro: | 3.2m |
Realçar: | equipamento de perfuração superior da movimentação de 3700m,plataforma petrolífera superior da movimentação de 3700m,equipamento de perfuração da movimentação da parte superior iso9001 |

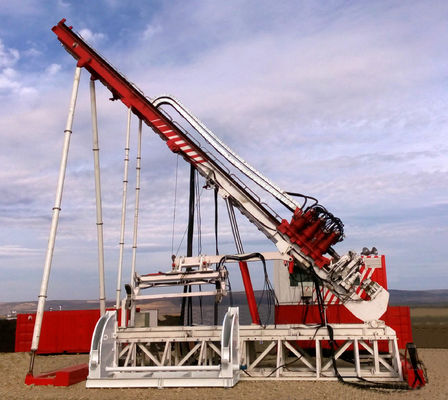

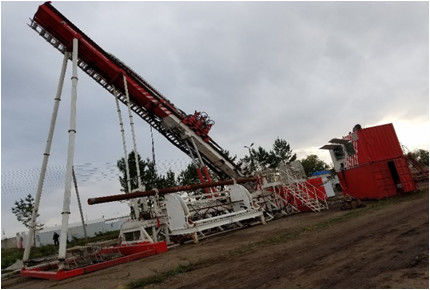

petróleo e gás de furo vertical de Rig Gear Racks Type For da movimentação superior hidráulica de 3700m
Descrição:
O equipamento de furo vertical da série de TYC é um novo tipo recentemente desenvolvido por nossa empresa com base em muitos anos de experiência na produção e na fabricação do equipamento de furo trenchless na construção e no processo de manufatura de petróleo e de metano da camada de carvão, de acordo com as características da construção do equipamento de perfuração em campos de petróleo e gás no país e no estrangeiro.
Característica:
O projeto do equipamento é o desempenho razoável, completo, superior (conjunto completo de equipamento: motor, sala de comando, central elétrica, etc. principais).
É usado principalmente furando poços de petróleo, metano da camada de carvão, gás do xisto e o gás natural em Wells inclinado reto. Tem as vantagens da estrutura compacta, do transporte conveniente, do alto nível da automatização e do baixo custo de construção. Pode igualmente ser usado para o encanamento subterrâneo trenchless que coloca a engenharia.
Características da máquina:
1. A broca adota a movimentação hidráulica completa, que pode ser tipo do caminhão-tipo, da plataforma e da esteira rolante;
impulso de 2, de pinhão e de cremalheira e para puxar o movimento de alimentação do sistema, o estável e o seguro;
3. O mastro pode ajustar o ângulo de furo na escala do ° de 12° -90, e o dispositivo movente dianteiro e traseiro é novo e original.
4, táxi do recipiente, equipado com o condicionamento de ar frio e morno, para fornecer o operador uma boa visão e um ambiente de trabalho espaçoso e confortável;
5, podem ser configurados com o guindaste auxiliar aleatório, carregando e descarregando o manipulador automático da tubulação de broca.
6. A broca adota tecnologia eletro-hidráulica avançada do controle, e a tecnologia combinada do controle da detecção fechado e aberta da carga faz o aquecimento do consumo e do sistema de potência da broca reduzida ao mínimo, e a máquina inteira tem a eficiência elevada.
Especificação:
MODELO | TYC-150 | TYC-245 | TYC-320 | |
CAPACIDADE DE FURO | φ102 (4") | 2500m | 3200m | 3700m |
φ127 (5") | 2000m | 2500m | 2900m | |
φ140 (5 1/2”) | 1500m | 2000m | 2400m | |
MOTOR | PODER | 338 QUILOWATTS | 440 QUILOWATTS (GRUPO 2) | 552 QUILOWATTS (GRUPO 2) |
VELOCIDADE | 1900 r/min | 2100 r/min | 2100 r/min | |
TIPO | MOTOR DIESEL | MOTOR DIESEL | MOTOR DIESEL | |
ROTAÇÃO | TORQUE/RPM | 48000Nm 52r/min |
60000Nm 50r/min |
80000Nm 45r/min |
24000 nanômetro 104 r/min |
30000 nanômetro 100 r/min |
40000 nanômetro 90 r/min |
||
CAPACIDADE DA TRAÇÃO E DA PRESSÃO | FORÇA EMPURRADA /SPEED | 1500 KN 11 m/min |
2450 KN 9,6 m/min |
3200 KN 10,5 m/min |
FORÇA EMPURRADA /SPEED | 100 KN 23 m/min |
1600 KN 21 m/min |
2000 KN 22 m/min |
|
FORÇA EMPURRADA /SPEED | 500 KN 35 m/min |
750 KN 33 m/min |
900 KN 35 m/min |
|
A velocidade da pressão é relacionada ao peso da cabeça do poder do mastro do equipamento e à força de dobra da tubulação de broca. | ||||
TIPO DO CHASSI | A ESTEIRA ROLANTE MONTOU O CHASSI | 2 km/h | 2,2 km/h | 1,8 km/h |
O CAMINHÃO MONTOU O CHASSI | 80 km/h | 80 km/h | 80 km/h | |
APERTANDO O SISTEMA | TORQUE DA COMPOSIÇÃO | 60 KNm | 60 KNm | 120 KNm |
TORQUE DO GRILHÃO | 12 KNm | 12 KNm | 300 KNm | |
DISTÂNCIA DE FLUTUAÇÃO | 500mm | 500mm | 500mm | |
COM DIAMATER | Φ255 | Φ300 | Φ360 | |
CABEÇA DO PODER | CURSO | 13 m | 13 m | 13 m |
TIPO DE TRANSMISSÃO | CREMALHEIRA DE ENGRENAGEM | CREMALHEIRA DE ENGRENAGEM | CREMALHEIRA DE ENGRENAGEM | |
DIÂMETRO DO GIRO DA ÁGUA | Φ75 | Φ89 | Φ102 | |
MASTRO | DESLIZANDO A DISTÂNCIA | 3.2M | 3.2M | 3.2M |
AJUSTANDO O ÂNGULO | 10-90° | 10-90° | 10-90° | |
GUINCHO DO CABO (OPCIONAL) | FORÇA DA TRAÇÃO | De 1,5 toneladas | De 1,5 toneladas | De 1,5 toneladas |
VELOCIDADE | 200 m/min | 240 m/min | 280 m/min | |
CAPACIDADE DA CORDA | 2000 M | 2500 M | 3000 M | |
GUINDASTE DE FURO (OPCIONAL) |
PESO DE LEVANTAMENTO | 6.3T.m | 6.3T.m | 6.3T.m |
RAIO DE TRABALHO | ||||
SALA DE OPERAÇÃO | PESO | 5500 quilogramas | ||
DIMESION | 6058 mm×2600 mm×2600 milímetro | |||
MÁQUINA PRINCIPAL | PESO | De 35 toneladas | De 40 toneladas | De 43 toneladas |
DIMESION | 17m*3.1m*3.3m | 17.2m*3.1m*3.3m |
18.5m*3.1m*3.3m |
