Detalhes do produto:
|
| nome: | Tubo dividido | Comprimento: | 1,5 m 3 m |
|---|---|---|---|
| Aplicação: | Exploração mineral | Material: | De aço inoxidável |
| Padrão: | DCDMA | Pacotes: | 1 conjunto 2 peças |
| Uso: | perfuração de núcleo wireline | ||
| Realçar: | Tambor de núcleo do cabo PWL3,tambor de núcleo triplo de 1.5m,Tambor de núcleo triplicar-se PWL3 |
||
Tambor de núcleo triplo de aço inoxidável 1.5m do tubo do tambor de núcleo BWL3 do cabo de China NWL3 HWL3 PWL3
O tambor de núcleo dobro do cabo do tubo é convertido para triplicar o tubo incorporando um tubo de aço rachado dentro da câmara de ar. Além, um pistão e um adaptador da bomba-para fora estão fornecidos bombeando para fora o tubo de aço rachado quando está completo do núcleo da rocha. O anel da parada, a caixa do elevador de núcleo e o elevador de núcleo igualmente diferem do tambor de núcleo dobro padrão do tubo, sendo levemente menores no diâmetro a fim aceitar e reter o núcleo levemente menor.
Vantagens:
1.Faster que retira o núcleo em maiores profundidades
estabilidade 2.Good devido ao diâmetro constante da corda de broca
hidráulica 3.excellent
recuperação do núcleo 4.Good
| Especificação | Tambores de núcleo triplos do tubo do cabo | |||
| BWL3 | NWL3 | HWL3 | PWL3 | |
| Diâmetro de furo (milímetros) | 59,9 | 75,7 | 96,3 | 122,8 |
| Diâmetro de núcleo (milímetros) | 33,5 | 45,1 | 61,1 | 83,1 |
| Espessura do Kerf/coroa (milímetros) | 13,05 | 15,1 | 17,35 | 19,45 |
| Área de corte (cm2) | 19,6 | 29,0 | 43,5 | 64,2 |
| Área do furo (cm2) | 28,3 | 45,0 | 72,8 | 118,5 |
| Área de corte como % da área do furo | 69% | 64% | 60% | 54% |
| Área de núcleo (cm2) | 8,7 | 16,0 | 29,3 | 54,3 |
| Broca Rod recomendada | Bq | NQ | QG | PQ |
| Encaixotamento recomendado | BW | Nanowatt | HW | Picowatt |

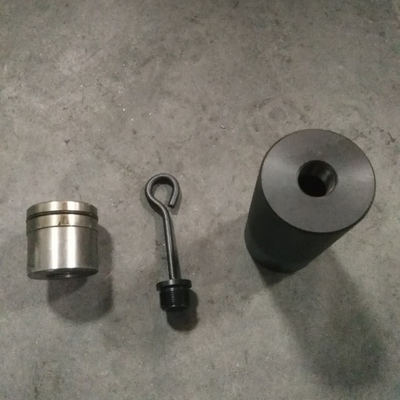

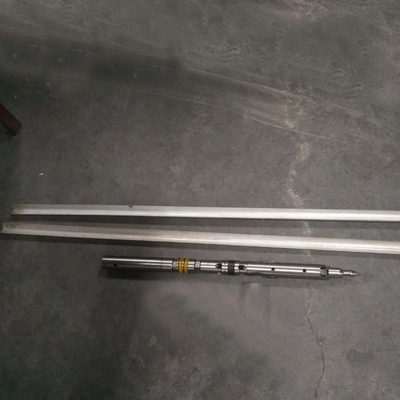

1. Conjunto principal
2. Adaptador da bomba-para fora
3. Tomada do pistão
4. Anel-O
5. Pistão da ejeção do núcleo
6. Câmara de ar 1.5m ou 3.0m da separação
7. Câmara de ar 1.5m ou 3.0m
8. Anel da parada
9. Elevador de núcleo
10. Caixa do elevador de núcleo
11. Travando o acoplamento
12. Acoplamento do adaptador
13. Anel da aterrissagem
14. Tubo exterior 1.5m ou 3.0m
15. Estabilizador da câmara de ar
16. Protetor de linha
