Detalhes do produto:
|
BRQ/BQ: | 1500M | NRQ/NQ/NQ2: | 1300M |
---|---|---|---|
HRQ/HQ: | 1000M | PHD/PQ: | 680M |
Prima - unidade padrão do motor: | Cummins 6CTA8.3-C195 | Poder (máximo) em 2.500 RPM: | 145 kw |
Torque e avaliações do RPM: | 4650N.m | Peso: | 10000 quilogramas |
Dimensões do transporte (LxWxH: | 6250 × do × 2220 2730 milímetros | ||
Realçar: | Equipamento de broca hidráulico,Drill Rigs Core |

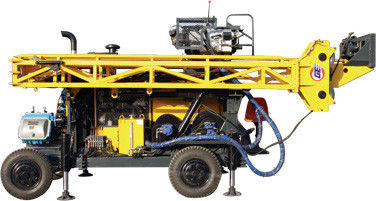

Tipo máquina da roda da profundidade 1000m da perfuração do HWL de perfuração hidráulica do núcleo
o modelo que 5C novo o equipamento de broca hidráulico completo do núcleo lhe é avançado é um equipamento de broca hidráulico típico no reboque da roda, com técnica da referência dos mesmos equipamentos amáveis no país e no estrangeiro. O equipamento de broca tem um projeto razoável e um desempenho superior. É fácil para a operação e manutenção.
O equipamento de broca adota a condução hidráulica completa, fuga-tipo do pneu, assim que é um equipamento de broca hidráulico típico no reboque da roda. A cabeça da broca é conduzida pelo motor variável com função de deslocamentos de engrenagem mecânicos de duas velocidades, mudança stepless da velocidade com uma estrutura avançada e simples. A cabeça da broca é alimentada e conduzida com um sistema que conecta o cilindro oco do eixo e do óleo com a corrente. O sistema tem a função, se as hastes de pistão do cilindro do óleo que movem uma determinada distância, se mover principal da broca dobrarão a distância. O mastro podia ser ajustado dentro da escala do grau do ângulo 0 a 90 para seu furo de perfuração com um baixo centro de gravidade e boa estabilidade da unidade total. O equipamento fornece o operador um campo de visão agradável e largamente e da condição de trabalho confortável. O equipamento olha consideravelmente na estrutura total e personifica o projeto pensado de popular.
(1) desempenho seguro
Baseando na diretriz de comprar o equipamento auxiliar crítico internacionalmente, o motor diesel, a bomba hidráulica, as válvulas principais, os motores, os redutores da esteira rolante e as peças sobresselentes hidráulicas chaves são tudo produtos famosos adotados dos tipos no país e no estrangeiro.
(2) equipamento de broca hidráulico da eficiência elevada no reboque da roda
Com torque grande, a atribuição da unidade de poder superior e com projeto razoável da estrutura e método avançado da operação e 6 medidores (19,7 pés) de comprimento da haste de broca, todo o estes garante a eficiência alta da operação e do desempenho de equipamento de broca.
proteção ambiental (de 3)
Com mais baixa emissão poluir do motor diesel, o ruído profissional que reduz o projeto, o equipamento de broca é inteiramente apropriado para a operação e o desempenho urbanos.
(4) equipamento de broca hidráulico de poupança de energia no reboque da roda
Adotando a técnica de controle sensível da carga avançada, o equipamento de broca reduziu o consumo de potência e a geração de calor ao mais de baixo nível. Com um esboço elegante, uma estrutura compacta, um desempenho seguro e uma operação facilmente, é o equipamento da prioridade a ser selecionado no equipamento de broca hidráulico completo do núcleo do mercado interno atual.
1. A bomba hidráulica, a válvula e o motor principais todos são adotados dos tipos internacionais famosos.
2. O Batholith é dividido no pneumático-desenho (com dispositivo de gerencio) ou na trilha de aço (opcional), que é equipada com o dispositivo hidráulico do apoio.
3. O mastro do elevador posto hidráulico adotado hidráulico completo do equipamento de perfuração/para baixo, que pode ser dobrado para armazenar e transportar, com função da aterrissagem.
4. O sistema hidráulico adotou o controle de sensibilidade da carga com plataforma da operação da plataforma e do orifício da operação da alto-posição.
5. A alimentação de retirada do núcleo da cabeça do poder do equipamento do eixo adota o dispositivo de condução da dobro-velocidade com sistema de alimentação de longo alcance.
6. A rotação principal do poder adota o único-motor que conduz com a caixa de engrenagens de 2 categorias e mudança stepless hidráulica da velocidade.
7. O orifício do equipamento de broca do núcleo é equipado com o suporte hidráulico, centralizador.
Motor diesel | Modelo | Cummins 6CTA8.3-C195 (turbocharged e água da carga de refrigeração) |
Deslocamento | 8.3L (2,19 galões dos E.U.) | |
Poder | 145kW (195HP) | |
RPM avaliado (ajuste da fábrica) | 2200rpm | |
Capacidade da perfuração | Bq | 1500 m (4920 pés) |
NQ | 1300 m (4264 pés) | |
QG | 1000 m (3280 pés) | |
PQ | 680 m (2230 pés) | |
Cabeça da broca | Motor da rotação | Motores hidráulicos dobro – variáveis e fabricante reversível: SAUER-DANFOSS |
RPM | Mudança 0-1145 RPM de Stepless de dois deslocamentos | |
Relações | primeiro 2.716:1 do 8.776:1 ò | |
Abridor principal | sidewise deslizando a maneira com movimentação hidráulica | |
Mandril hidráulico (PQ) | Aberto hidraulicamente, mola que aperta, tipo normalmente fechado capacidade do disco de terra arrendada axial de 222 400 N | |
Máximo Torque | 4650 N·m (3427 lbf·ft) | |
Guarde o diâmetro | 121 milímetros (4,76 polegadas) | |
Capacidade de Máximo Lifting de eixo | kN 150 (33720 lbf) | |
Máximo Feeding Poder | kN 75 (16860 lbf) | |
Pacote preliminar da bomba | Bomba Triplex do deslocamento variável axial do pistão para conduzir da rotação da cabeça da broca, da grua principal, da bomba de lama & da linha guincho. | Fabricante: Bomba de DANFOSS primeiro: 150LPM na bomba 28.5MPa ò: 120LPM na bomba 25MPa ó: 102 LPM em 25MPa |
Tanque hidráulico | Capacidade | 420 litros (111 galões dos E.U.) |
Içando a velocidade (único fio) | 38-70m/min (cilindro desencapado) | |
Capacidade de cano principal | Içando a força (único fio) | 77kN (17310 lbf) |
Grua | Diâmetro de fio de aço | 18 milímetros (0,71 polegadas) |
Comprimento do fio de aço | 50 m (164 pés) | |
Içando a velocidade (único fio) | 164m/min (cilindro desencapado) | |
Capacidade de linha do fio | Içando a força (único fio) | kN 12 (2698 lbf) (cilindro desencapado) |
Grua | Diâmetro de fio de aço | 6 milímetros (0,24 polegadas) |
Comprimento do fio de aço | 1500 m (4920 pés) | |
Altura do mastro | 11 m (36 pés) | |
Mastro que ajusta o ângulo | 0°-90° | |
Ângulo da perfuração | 45°-90° | |
Mastro | Curso de alimentação | 3800 milímetro (150 polegadas) |
Curso do resvalamento | 1500 milímetros (59 polegadas) | |
Tração da alimentação | 15000kg (33075 libras) | |
Pressão da alimentação | 7500kg (16538 libras) | |
Tração de Rod | 3m ou 6m (9.84feet ou 19.68feet) | |
Braçadeira do pé da bomba de lama | Tipo | Reciprocando o atuador Triplex da bomba |
Modelo | BW250 | |
Curso | 100mm (3,9 polegadas) | |
Volume da saída | 250.145, 90, 52 galões dos E.U. do L/MIN (66, 38, 24, 14/minuto) | |
Pressão da descarga | 2,5, 4,5, 6,0, Mpa 6,0 (363, 653, 870, 870 libras por polegada quadrada) | |
Apertando o espaço | 55.5-117.5 milímetros (2.19-4.63 polegadas) através do furo Ф154mm (6,06 polegadas) | |
Outro | Peso | 10000 quilogramas (22050 libras) |
Dimensões de trabalho (L ×H) de W do × | 5652×2130×10200mm (polegada 222.5×83.9×401.6) | |
Dimensões do transporte (L ×H) de W do × | 5970×2130×2730mm (polegada 235×83.9×107.5) | |
Maneira do transporte | Tipo do pneu |
