Detalhes do produto:
|
| Nome do produto: | Ferramentas de perfuração de HDD | Tipo: | Haste de broca de HDD |
|---|---|---|---|
| Material: | BAOSTEEL | Uso: | tubulação de broca para a máquina de perfuração direcional horizontal |
| Grau: | R780, G105 e S135 | Características: | desgaste - resistente/altamente força de fadiga |
| Realçar: | Horizontal Directional Drilling ferramentas,No-dig ferramentas |
||

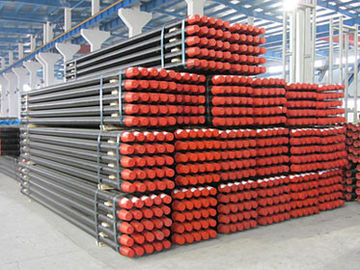

Ferramentas de perfuração de HDD - a broca Rod de HDD/tubulação forjou a categoria R780, G105 e S135
A haste de broca de HDD/tubulação forjou uma parte
Tal estrutura é projetada reduzir a resistência as caras de uma essa broca durante o processo da construção.
Uso: tubulação de broca para a máquina de perfuração direcional horizontal.
Material: Baosteel (fornecedor do tubo de aço sem emenda de China o melhor)
Categoria: R780, G105 e S135.
Linha: Vermeer, a bruxa da vala, o caso, o eixo helicoidal americano e o outro HDD chinês fabricam. Como Drillto, DW/TXS, Goodeng, Hanlyma, XCMG e assim por diante.
Vantagem:
A: Ablity
Desde 2009, nós proporcionamos o serviço do OEM para Vermeer China, agora nós igualmente temos a cooperação com o agente de Ásia da bruxa da vala. Nós igualmente temos o relacionamento com muitos China que HDD principal fabrica.
B: Qualidade
1, único em China que faz o tratamento térmico para o corpo inteiro da haste de broca. Nossa linha especial do tratamento térmico do projeto é avaliada altamente por Vermeer em China.
2, tecnologia excelente do forjamento em China.
3, adotando o ombro dobro para melhorar a propriedade mecânica.
Parâmetros técnicos:
| Categoria | Força de rendimento | Resistência à tracção | Taxa da extensão | Poder Akv J do impacto | ||||
| Minuto | Máximo | Minuto | Minuto | 10×10 | ||||
| Libra por polegada quadrada | Mpa | Libra por polegada quadrada | Mpa | Libra por polegada quadrada | Mpa | % | (- 20°C) | |
| G105 | 105.000 | 724 | 135.000 | 931 | 115.000 | 793 | 15 | ≥68 |
| S135 | 135.000 | 931 | 165.000 | 1138 | 145.000 | 1000 | 13 | ≥54 |
| Especificação da tubulação de broca forjada para a máquina do caso HDD |
| Modelo do equipamento | conexão | Dimensão da tubulação de perfuração | Moderação e extinguir | Raio de curvatura mínimo | Torque máximo | ||||
| OD do tubo | Espessura de parede | OD das junções | Comprimento de funcionamento | Peso | |||||
| (milímetro) | (milímetro) | (milímetro) | (m) | (quilograma) | Categoria | (m) | Nanômetro | ||
| Caso 6030 | Caso | 60,3 | 7,5 | 66,7 | 3,048 | 35 | S135 | 33 | 6300 |
| Especificação da tubulação de broca forjada para a máquina chinesa do tipo HDD |
| Tamanho | Conexão | Dimensão da tubulação de perfuração | Moderação e extinguir | Raio de curvatura mínimo | Torque máximo | ||||
| OD do tubo | Espessura de parede | OD das junções /upset | Comprimento de funcionamento | Peso | |||||
| (milímetro) | (milímetro) | (milímetro) | (milímetro) | (quilograma) | Categoria | (m) | Nanômetro | ||
| 50x2000mm | DH50 | 50 | 6,5 | 57 | 2000 | 20 | S135 | 29 | 3000 |
| 60X3000mm | DH60-1 | 60 | 6,5 | 66,7 | 3000 | 35 | S135 | 33 | 6300 |
| 60X3000mm | DH60-1 | 60 | 6,5 | 70 | 3000 | 35 | S135 | 33 | 6300 |
| 73X3000mm | NC23 (DH23) | 73 | 7,5 | 80 | 3000 | 45 | S135 | 45 | 13000 |
| 73x3000mm | NC26 (2 3/8IF) | 73 | 10 | 87 | 3000 | 55 | S135 | 51 | 16000 |
| 83X3000mm | D80 Firestick1 | 83 | 9 | 92 | 3000 | 58 | S135 | 65 | 18000 |
| 83x4500mm | D80 Firestick1 | 83 | 9 | 92 | 4500 | 84 | S135 | 65 | 18000 |
| 89X4500mm | NC31 (2 7/8IF) | 89 | 10 | 104,8 | 4500 | 100 | S135 | 72 |
24000 |
| Especificação da tubulação de broca forjada para a máquina de Vermeer HDD |
| Modelo do equipamento | Conexão | Dimensão da tubulação de perfuração | Moderação e extinguir | Raio de curvatura mínimo | Torque máximo | ||||
| OD do tubo | Espessura de parede | OD das junções /upset | Comprimento de funcionamento | Peso | |||||
| (milímetro) | (milímetro) | (milímetro) | (milímetro) | (quilograma) | Categoria | (m) | Nanômetro | ||
| D7×11, D9X13 | Firestick 1 | 42 | 6,5 | 48 | 1829 | 12 | S135 | 29 | 2000 |
| D10X14, D10X15 | Firestick 1 | 42 | 6,5 | 48 | 3048 | 20 | S135 | 29 | 2000 |
| D16×20, D18×22 | Firestick 1 | 48 | 6,5 | 54 | 3048 | 23,5 | S135 | 30 | 3000 |
| D24X26 | Firestick 1 | 54 | 7 | 57 | 3048 | 25 | S135 | 31 | 4000 |
| D24×40 | Firestick 1 | 60,3 | 7,5 | 66,7 | 3048 | 35 | S135 | 33 | 6300 |
| D40X40 | Firestick 1 | 60,3 | 7,5 | 66,7 | 4572 | 50 | S135 | 33 | 6300 |
| D33×44, D36×50 | Firestick 1 ou 2 | 60,3 | 7,5 | 70 | 3048 | 36 | S135 | 33 | 6772 |
| D33×44, D36×50 | Firestick 1 ou 2 | 60,3 | 7,5 | 70 | 4572 | 51 | S135 | 33 | 6772 |
| D36×50 | Firestick 1 | 60,3 | 7,5 | 70 | 3048 | 36 | S135 | 33 | 6772 |
| D36×50 | Firestick 1 | 60,3 | 7,5 | 70 | 4572 | 51 | S135 | 33 | 6772 |
| D36×50 | Firestick 1 | 66,7 | 8 | 78 | 3048 | 40 | S135 | 40 | 9000 |
| D36×50 | Firestick 1 | 66,7 | 8 | 78 | 4572 | 55 | S135 | 40 | 9000 |
| D50×100/Uni60x70 | Firestick 1 | 73 | 10 | 83 | 3048 | 55 | S135 | 51 | 16000 |
| D50×100 | Firestick 1 | 73 | 10 | 83 | 4572 | 78 | S135 | 51 | 16000 |
| D50X100/D80×100 | Firestick 1 | 89 | 10 | 92 | 4572 | 96 | S135 | 72 | 18000 |
| D100×120 | Firestick 2 | 89 | 10 | 104 | 6096 | 130 | S135 | 72 | 24000 |
| D100×120 | Firestick 1 | 89 | 11,5 | 111,5 | 6096 | 150 | S135 | 80 | 27000 |
| Especificação da tubulação de broca forjada para a máquina da bruxa HDD da vala |
| Modelo do equipamento | Conexão | Dimensão da tubulação de perfuração | Moderação e extinguir | Raio de curvatura mínimo | Torque máximo | ||||
| OD do tubo |
Espessura de parede (milímetro) |
OD das junções /upset | Comprimento de funcionamento | Peso | |||||
| (milímetro) | (milímetro) | (milímetro) | (m) | (quilograma) | Categoria | (m) | Nanômetro | ||
| JT820/920 | DW | 42 | 6,5 | 50,8 | 2 | 13 | S135 | 26 | 2000 |
| JT920L | DW | 42 | 6,5 | 50,8 | 3 | 21 | S135 | 26 | 2000 |
| JT1720 /1720M1 | DW | 52 | 6,5 | 63 | 3 | 25 | S135 | 30 | 3200 |
| JT2020M1 | DW | 60 | 7,5 | 66,7 | 3 | 35 | S135 | 33 | 6300 |
| JT2720 | DW | 60 | 7,5 | 70 | 3 | 36 | S135 | 33 | 6772 |
| JT2720M1/3020M1 | DW | 68 | 8 | 76 | 3 | 40 | S135 | 33 | 7000 |
| JT4020 | DW | 73 | 10 | 82,5 | 4,5 | 51 | S135 | 51 | 16000 |
| JT4020M1 | DW | 83 | 9 | 89 | 4,5 | 84 | S135 | 65 | 18000 |
| JT7020 /8020 | DW | 89 | 10 | 101,6 | 4,5 | 100 | S135 | 72 | 24000 |
|
Observação: nós fabricamos forjamos uma haste de broca da parte compatível para toda a máquina da bruxa HDD da vala |
