Equipamentos de broca subterrâneos do núcleo do diamante do profissional com profundidade 1000m da perfuração

Equipamento de broca subterrâneo do núcleo do projeto profissional com cópia da profundidade 1000m da perfuração do atlas Copco

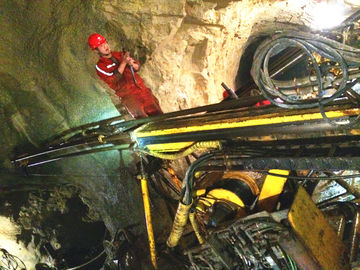

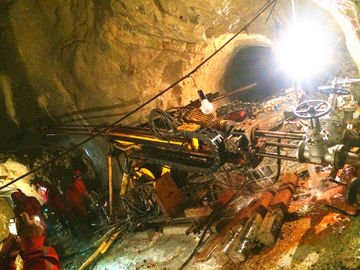

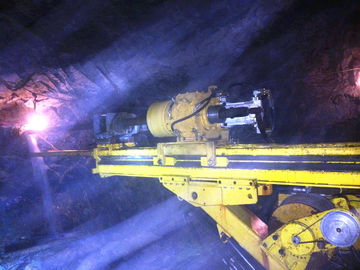

O UX1000 é um tipo subterrâneo de equipamento de broca da retirada do núcleo para o meio da perfuração aos furos profundos, capaz da perfuração para ambos superfície e aplicações subterrâneas.

Equipado com um quadro cilindro-conduzido robusto da alimentação e (opcional para 90KW) um bloco de poder 75KW, esta broca fornece a força alta da retirada, a penetração rápida da perfuração e a haste rápida segurando a taxa. A broca usa um motor elétrico (opcional para o diesel) para pôr a hidráulica na máquina.

Motopropulsor

O motopropulsor padrão é elétrico, que é cabido para aplicações subterrâneas típicas. O bloco de poder diesel da versão está igualmente disponível de acordo com a necessidade específica da aplicação.

Avaliação de poder ...................................... 75KW/1450RPM

Fluxo máximo da bomba principal .......................... 160 l/m

Barra 300 máxima da pressão da bomba principal ..................

Preste serviços de manutenção ao fluxo máximo da bomba ..................... 40,5 l/m

Preste serviços de manutenção à barra 300 máxima da pressão da bomba ..............

Torne mais pesado ............................................... 980Kg

LxWxH ............................................... 1845x790x1380 milímetro

Quadro da alimentação

Comprimento ........................ 1800mm da alimentação, cilindro hidráulico.

Comprimento da alimentação .......................... 1800 (milímetros)

Comprimento ............... 2900 do quadro da alimentação (milímetro)

Comprimento do mastro da extensão… ...... 2000 (milímetro)

Força ........................... 89 da alimentação (kN)

Puxe a força ............................. 89 (o kN)

Velocidade de alimentação .......................... 0,9 (m/s)

Suporte de Rod

O suporte de haste hidraulicamente é aberto e a gás-pressão é fechada. Em caso da perda de pressão hidráulica o suporte de haste fecha-se imediatamente. A pressão de gás pode convenientemente ser monitorada.

Tamanho máximo ........................ 89mm da haste

Fure (sem maxilas) .......... 102mm

Fure (sem tampas) ...... 170mm

Força guardarando axial ............... 45kN

Força guardarando axial (TC) ...... 90kN

Unidade da rotação

Motor .................... 107cc, controle variável

Rotação máxima (RPM) ........... 1400

Torque máximo (nanômetro) ........... 1275

Alongue o diâmetro interno (milímetro) ........... 101

Lance (força guardarando axial (Kn) ........... 150

Grua do cabo (com o WL que nivela o dispositivo)

Capacidade ...................................... 1000m, 4.75mm

Puxe o minuto ....................................... 3600 N (o cilindro completo)

Puxe ...................................... 9700 máximos N (o cilindro vazio)

Linha minuto da velocidade ............................ 1,8 m/s (cilindro vazio)

Linha velocidade ........................... 4,8 m/s máximos (cilindro completo)

Bomba nivelada (opcional)

Datilografe ............................................ FMC/AW 1122BCD

Fluxo máximo ............................. 140 l/m

Barra 70 máxima da pressão ......................

Capacidade da profundidade da broca

Bq .................................................. 960 m

NQ ................................................. 760 m

QG ................................................. 520 m

Peso total ........................... 2100Kg do equipamento

Medidas & pesos

Transporte (milímetro) de trabalho (milímetros)

Uma 3800 3600

B 2100 2100

C 2700 2700

D 1000 1000

Vantagem

• Equipamento de alta qualidade da perfuração;
• Suporte laboral e serviço completos;
• Peças sobresselentes, ferramentas e materiais consumíveis;
• Treinamento e serviços de consultadoria
• Vendas e agências internacionais do negócio;
