Máquina de perfuração hidráulica de alta velocidade de 154 kW

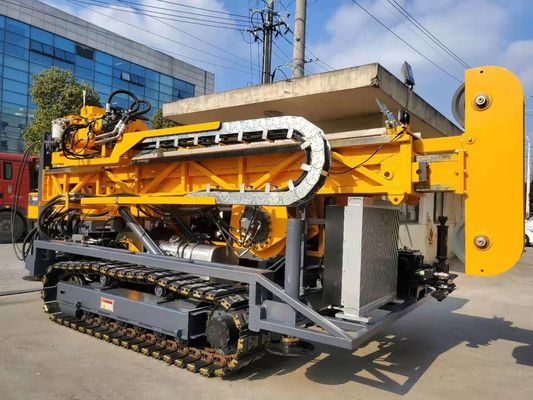

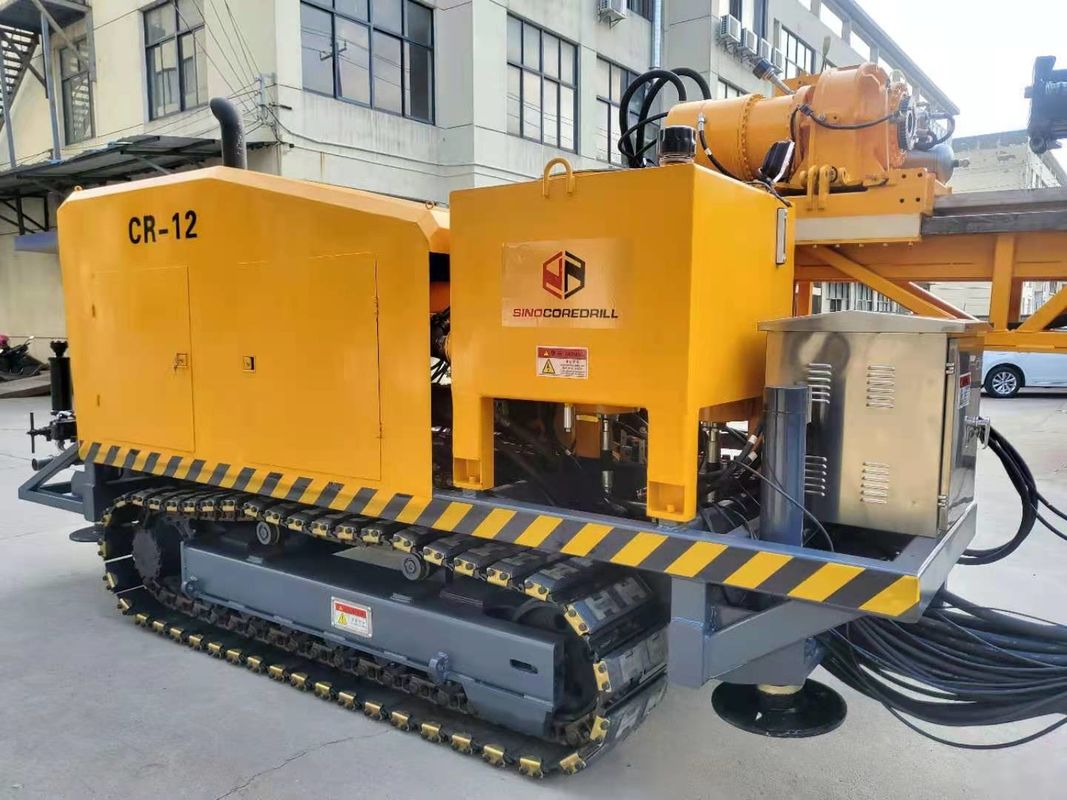

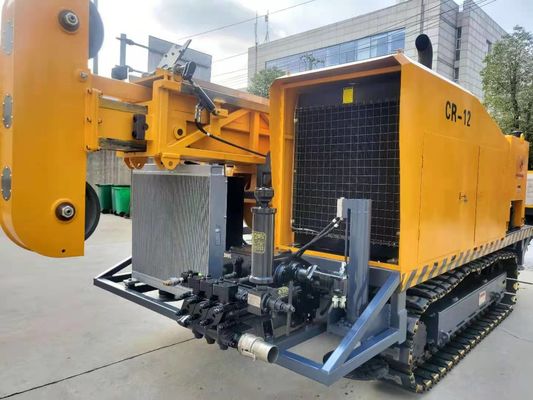

CR-12 Máquina de perfuração de núcleo hidráulico completo
CR-12 full hydraulic core drilling machine is a new type of full hydraulic core drilling machine designed and manufactured by Sinocoredrill Group which based on the independent research and development of the advanced technology of the same type drilling machine at home and abroad.
A plataforma tem um layout razoável, estrutura compacta, desempenho superior, operação simples e manutenção conveniente.
1Características da máquina:
A máquina adota acionamento hidráulico completo e anda em trilho de aço.com estrutura avançada e simplesO cilindro é alimentado directamente no sistema, o movimento é estável e fiável; o mastro pode ajustar o ângulo de abertura na gama de 0° ~ 90°.O centro de gravidade de toda a máquina é baixo e a estabilidade é boa. Fornecer aos operadores um bom campo visual e um ambiente de trabalho espaçoso e confortável; a forma geral é bonita e reflete o conceito de design orientado para as pessoas.
1) Desempenho fiável
Os principais acessórios são adquiridos internacionalmente: motor diesel, bomba hidráulica, válvula principal, motor,Redutor de viagem e acessórios hidráulicos chave são todos selecionados de marcas conhecidas em casa e no exterior.
2) Alta eficiência
O grande binário, a configuração de alta potência, a concepção estrutural razoável, o modo de operação avançado e o tubo de perfuração de 6 m de comprimento garantem a construção eficiente da broca.
3) Protecção do ambiente
As emissões dos motores diesel são o terceiro motor diesel de injecção eletrónica nacional, com baixas emissões de poluição, projeto de redução de ruído profissional,para que os RIGS de perfuração possam ser adequados para a construção urbana.
4) Poupança de energia
A plataforma utiliza tecnologia avançada de controlo sensível à carga para reduzir ao mínimo o consumo de energia e o calor do sistema.
2Área de aplicação
A máquina de perfuração CR-12 é usada principalmente para perfuração inclinada e reta de buracos, que é adequada para geologia, metalurgia, carvão, indústria nuclear, hidrologia e outras indústrias.É um equipamento de perfuração de núcleo principalmente para perfuração de diamantes e ligas duras.
A utilização correta e a manutenção razoável podem dar pleno jogo ao melhor desempenho da máquina, podem melhorar a eficiência do trabalho e prolongar a vida útil da máquina.Esperamos que a maioria dos utilizadores possa operar e manter em estrita conformidade com os requisitos deste manual.
| Motor a diesel |
Modelo |
CumminsQSB5.9-C210-30(Fase IIIA da UE) |
| Deslocamento |
5.9L |
| Potência |
154 kW (205 CV) |
| RPM nominal ((Configuração de fábrica) |
2000 rpm |
| Capacidade de perfuração |
BQ |
1350 m |
| NQ |
1050 m |
| Quartel-General |
720 m |
| PQ |
470 m |
| Cabeça de perfuração |
Motor de rotação |
Motor hidráulico de duas velocidades
Produtor: Rexroth da Alemanha
|
| RPM |
Três turnos/passo menos Mudança 0-1250 RPM |
| Relações |
Primeira 8.276:1
2o 4.164:1
Terceiro:1
|
| Abertura de cabeça |
deslizamento lateral com acionamento hidráulico |
| Frigorífico hidráulico |
Abertura hidráulica, fixação de molas de disco, normalmente tipo fechado C
Capacidade de retenção axial de 228000 N
|
| Max. Torque |
4750 N·m |
| Diâmetro de retenção |
De largura superior a 50 mm |
| Max. Capacidade de elevação do fuso |
220 kN |
| Max. Potência de alimentação |
110 kN |
|
Bomba primária
|
Bomba hidráulica:
Axial pistão de deslocamento variável bomba triplax para a condução do rotador, bomba de barro guincho e jacks de nivelamento.
Com sistema de detecção de carga.
|
Produtor: Danfoss da Dinamarca
1a bomba:260 LPM a 31,5 MPa
2a bomba:130 LPM a 28 MPa
3a bomba:130 LPM a 28 MPa
|
| Tanque hidráulico |
Capacidade |
420 L (111 galões americanos) |
| Capacidade do elevador principal |
Velocidade de elevação (unilateral) |
0-80m/min (tambor nu) |
| Força de elevação (fios simples) |
80Kn ((8T) ---Atualização para 100Kn (10T) |
| Diâmetro do fio de aço |
22 mm0,86 polegadas |
| Comprimento do fio de aço |
45 m |
| Capacidade de elevação por fio |
Força de elevação (cabo único) |
15 kN ((3372 lbf) (tambor nu) |
| Diâmetro do fio de aço |
6 mm0,24 polegada |
| Comprimento do fio de aço |
1600 m |
| Mastão |
Altura do mastro |
9.5 m |
| Ângulo de regulação do mastro |
0° ≈ 90° |
| Ângulo de perfuração |
45o fora da horizontal até 90o vertical para baixo
|
| Infarto de alimentação |
3650 mm |
| Traço de deslizamento |
1500 mm |
| Alimentação Pull |
18000 kg |
| Propulsão de alimentação |
7500 kg |
| Puxar a haste |
3 mou 6m (9,84 pés ou 19,68 pés) |
| Bomba de lama |
Tipo |
Puxador triplex de bomba recíproca |
| Modelo |
BW250 |
| Infarto |
110 mm (4,3 polegadas) |
| Volume de produção |
250,180,122 L/min |
| Pressão de descarga |
5.0, 6.0, 8,0 Mpa |
| Apertador de pés |
Área de aplicação da fixação |
55.5-118 mm
através do buraco Ф165mm
|
| Outros |
Peso |
10200 Kg |
| Dimensões de transporte (L × P × H) |
5980 × 2240 × 2480 mm |
| Via de transporte |
Caminhão de aço |
