Detalhes do produto:
|
| Tipo: | perfuração de haste | Material: | 30CrMnsia XJY850 |
|---|---|---|---|
| Tamanho: | HWL PWL DE BWL NWL | Comprimento: | 3m 1.5m |
| padrão: | DCDMA | país: | China |
| Realçar: | haste da extensão da broca,óleo que endurece a haste de broca |
||

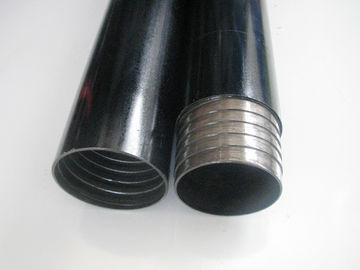

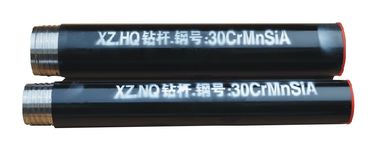

Broca Rod do cabo de Rod de broca (QG) Φ88.9X77.8X5.5 para o equipamento de perfuração
As hastes de broca do CABO de Sinocoredrill são fabricadas dos tubos de aço sem emenda estirados a frio da melhor qualidade. A resistência à tração, a elevada precisão e a retidão finais mais de 1:1800mm fornecem o melhor desempenho sob as circunstâncias de exigência da perfuração.
Nossas hastes de broca (HASTE de BROCA do QG) são todas fabricadas por máquinas do CNC. São feitos do aço de liga de alta qualidade com calor-tratado. Nós igualmente podemos produzir vários tamanhos dos tubos da embalagem. Nossas tubulação de broca de NC&HC (QG)/hastes de broca obteve a maioria de elogio do mercado ultramarino.
Afilado (cônico) rosqueia o fechamento seguro, os pares e desacopla fácil e acopla perfeitamente a eliminação do escapamento de líquidos da broca.
O chapeamento de cromo duro em extremidades de caixa protege a conexão da linha e aumenta suas resistência de desgaste e vida das hastes. Alternativamente, ambas as extremidades podem ser caso endurecido com nitruração, se pedidas.
Todas as hastes de broca do CABO são articuladas em nível.
Apropriado para a perfuração do furo profundo e disponível nos tamanhos P, H, N, & B-WL.
| Especificações sobre a haste de broca do QG (milímetros) | |
| Rod OD/ID (milímetro) | 89/77.8 |
| Comprimento de Rod (m) | 1,5 ou 3 |
| Espessura de Rod | 5,6 |
| Peso de Rod (kg/m) | 11,51 |
| Comprimento da linha (milímetros) | 44,45 |
| Passo da linha (linha/polegada) | 3 |
| Altura do dente da linha da caixa | 0,76 |
| Altura do dente da linha do Pin | 0,88 |
| Ângulo do dente da linha (°) | 29° |
| Resistência elástica (KN) | 510 |
| Profundidade do furo (m) | 900 |
| Material | 30 CrMnSiA |
| Tratamento térmico | thermal do Inteiro-comprimento ou das extremidades processado |
| Torque máximo (kN.m) | 1356 |
| Força máxima da tensão (KN) | 400,3 |
| Resistência à tração máxima (MPA) | 960 |
| Profundidade máxima do núcleo (m) | 1500-1800 |
Especificação técnica de haste de broca do QG:
|
Parâmetros básicos |
|||||||
|
Profundidade da perfuração da teoria |
1500m |
||||||
|
Diâmetro exterior |
88.9mm |
||||||
|
Diâmetro interno |
77.8mm |
||||||
|
Comprimento |
3m/10ft; 1.5m/5ft |
||||||
|
peso para 3 a tubulação de broca do comprimento HC do medidor |
35 kg/pcs (3m) |
||||||
|
Categoria do aço da matéria prima |
XJY850 |
||||||
|
Padrão |
GB/T816-2008 |
||||||
|
Tratamento |
Tratamento térmico a tubulação inteira |
||||||
|
Propriedade mecânica |
|||||||
|
|
|
XJY850 |
|||||
|
Resistência à tração (MPa) |
|
1060 |
|||||
|
força de rendimento (MPa) |
|
1000 |
|||||
|
Alongamento após a força final % |
|
18 |
|||||
|
Dureza de superfície (Brinell) |
|
270~295 |
|||||
|
Excentricidade (corrida-para fora radial) |
|
8% da espessura da tubulação |
|||||
|
Composição quimica % |
|||||||
|
|
XJY850 |
||||||
|
|
|
|
|
C |
0,4 |
S |
0,005 |
|
|
|
|
|
Si |
0,21 |
Ni |
0,004 |
|
|
|
|
|
Manganês |
0,67 |
Cr |
1,05 |
|
|
|
|
|
P |
0,009 |
Cu |
0,05 |
|
|
|
.............. |
|
Mo |
|
.............. |
................ |
| Especificação de Ros: | |||
| a. | Força de rendimento: 865Mpa | ||
| b. | Resistência à tração: 960Mpa | ||
| c. | Alongamento: 17,5% | ||
| d. | Dureza do corpo da tubulação: 30/31 de HRC | ||
| e. | Dureza do corpo da linha: 50HRC acima, as linhas masculinas e fêmeas são revestimento do fósforo do níquel | ||
| f. | Vida da tubulação projetada para 7000meters | ||
|
Parâmetros técnicos da broca Rod do cabo: |
|
|
|
||||
|
Nenhum tamanho |
Haste de broca OD milímetro |
Identificação milímetro |
|
Tipo da linha |
Tratamento térmico |
Matéria prima |
Profundidade projetada do furo |
|
1 |
S56 |
53 |
44 |
Padrão de China |
|
|
1000m |
|
2 3 |
S59 S75 |
55,5 71 |
46 61 |
Padrão de China |
|
45MnMoB |
1000m 1002m |
|
4 |
S95 |
89 |
79 |
Padrão de China |
|
|
600m |
|
5 6 |
S75AS95A |
|
61 79 |
|
tratamento térmico a linha |
45MnMoB |
1500m 1300m |
|
7 8 9 |
CBH CNH CNH (T) |
Ambo o lado foi aumentado |
44 61 61 |
Padrão da fábrica |
Tratamento térmico a tubulação inteira |
30CrMnSiA XJY850 |
2500m 2300m 3000m |
|
10 |
CHH |
|
78 |
|
|
30CrMnSiA |
1800m |
|
11 |
CSH |
127 |
114,3 |
|
|
S135 |
3000m |
|
12 |
Bq |
55,6 |
46 |
|
|
|
2000m |
|
13 |
NQ |
70,5 |
60,5 |
DCDMA |
Tratamento térmico o todo |
ZT850 |
2000m |
|
14 |
QG |
89 |
77,8 |
padrão |
tubulação |
|
1500m |
|
15 |
PQ |
114,3 |
103,2 |
|
|
ZT520 |
800m |
Os comprimentos eficazes padrão são 3,0 & 1,5 medidores. Outros comprimentos podem ser fabricados mediante solicitação.
Todas as hastes têm linhas do assistente. As linhas da mão esquerda podem ser fabricadas se pedidas.
SINOCOREDRILL que especializa-se no projeto e na fabricação de ferramentas de perfuração superiores do diamante para a engenharia do mundo: exploração geotécnical, exploração de mineração, exploração petrolífera e estação do hydrapower que rebocam o projeto (perfuração de núcleo do cabo e perfuração de núcleo do dobro-tubo). Nós poderíamos fornecer a qualidade superior e o serviço rápido.
haste 1.Drill: BQ, NQ, QG, PQ, NANOWATT HW
tambor 2.Core: QG HQ3 PQ PQ3 & conjunto principal e conjunto do Bq NQ NQ2 NQ3
3.BQ, NQ, QG, PQ, T2, bocado de núcleo do diamante de T6 etc., alargando o escudo & o bocado da sapata (syn. e superfície-grupo, PDC)
ferramenta 4.Drill: içando a tomada, o giro da água, tubo & chave de câmara de ar ultrapassada, exterior, braçadeira do pé, etc.
