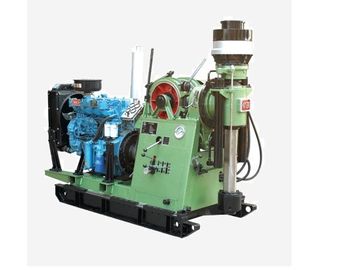

Tipo broca do eixo de XY-2B de núcleo vertical do eixo do equipamento de perfuração do núcleo

Tipo equipamento do eixo de perfuração do núcleo (XY-2)

IGeneral
A broca de núcleo XY-2 é actualizada projetou de acordo com o desenvolvimento de trabalhos geological encontrar as necessidades de usuários. É um equipamento de broca do núcleo do eixo do novo tipo.
Applicated projetando a perfuração geological da exploração, a perfuração boa da hidrogeologia e a perfuração básica da engenharia do grande-furo que inclui a perfuração de núcleo com bocado tungalloy-carbid-derrubada e de diamante principalmente.

As características do equipamento como segue:
1. Luz no peso, internamento fácil.
2. Adotando o guincho do traversal, isto superará a falha do fio arbitrária entrelaça e rapidamente vestindo fora do guincho colocado dentro longitudinalmente.
3. A transmissão da correia é adotada para que o nível de alta velocidade faça a broca macia na formação desigual, e reduz o dano aos componentes e à outra falha mecânica.
4. No grande furo do eixo.
5. Com escala de velocidade larga e o grande torquemoment em uma mais baixa velocidade, é apropriado para projetar explorações geological subterrâneas e da água.
6. O equipamento é estável no internamento e firme para a posição.
7. Motor diesel de Deutz F3L 912 ou motor 22Kw elétrico para sua seleção.
II especificações
1. Capacidade da perfuração
Tipo da perfuração: Profundidade da perfuração
Perfuração da pilha da fundação: 100m (328 pés)
Perfuração boa Hydrogeological: 150m (492 pés)
Perfuração de núcleo: 600m (1968 pés)

2. Rotador
Tipo de motor do poder: Electromotor diesel
Velocidade positiva (r/min): 92; 152; 230; 330; 293; 485; 734; 1056 92; 152; 230; 330; 293; 485; 734; 1056
Velocidade negativa (r/min): 81; 258 81; 258
Máximo Torque do eixo: 2,1 KNm (1548 lbf ft) 2,1 KN m (1548 lbf ft)
Identificação do eixo: 93mm (3,66 polegadas) 93mm (3,66 polegadas)
3. Grua
Içando a capacidade (Único-terceira da corda) -------------31300; 12600; 8800 N (7034; 2831; 1978 lbf)
Velocidade de levantamento da corda de fio (a terceira corda) -----0,64; 1,05; 1,6; 2,3 m/s (2,1; 3,44; 5,25; 7,54 inch/s)
Diâmetro da corda de fio ---------------------------------------------12,5 milímetros (0,49 polegadas)
Diâmetro do cilindro --------------------------------------------------194 milímetros (7,64 polegadas)
Diâmetro da borda do freio ---------------------------------------------360 milímetros (14,17 polegadas)
Comprimento do cilindro-----------------------------------------------150 milímetros (5,91 polegadas)
Largura de faixa do freio-----------------------------------------90 milímetros (3,54 polegadas)
Capacidade do cilindro ------------------------------------------80 m (262.4feet)
4. Dispositivo de viagem
Curso do cilindro da retração -------------------------------600 milímetros (23,62 polegadas)
Distância entre o equipamento de broca e o furo -------------------420 milímetros (16,54 polegadas)
5. Sistema de pressurização
Identificação do cilindro. -------------------------------------------70 milímetros (2,76 polegadas)
Diâmetro da haste do cilindro -------------------------------------35 milímetros (1,38 polegadas)
Máximo Pressão --------------------------------------45 KN (10116 lbf)
Força de levantamento máxima -------------------------------------60 KN (13488 lbf)
Curso do cilindro ------------------------------------550 milímetros (21,65 polegadas)
6. Bomba de óleo
Tipo: CBF-E416-AL
Deslocamento-------------------------------------------16 L/MIN (4,22 galões dos E.U./minuto)
Velocidade (r/min) ------------------------------------------1500
Pressão de funcionamento ----------------------------------Mpa 8 (1160 libras por polegada quadrada)
Máximo Pressão ---------------------------------------Mpa 20 (2901 libras por polegada quadrada)
7. Haste de broca

QG DO BQ NQ/

8. Motor do poder
Motor diesel Deutz F3L 912 28KW (37.5HP) 1500 RPM
Electromotor Y180L-4 22KW (29.5HP) 1470 RPM
9. Dimensões (L× W× H) -------------------------------2177× 950× 1863 milímetro (85.71× 37.40× 73,35 polegadas)
10. Peso da broca (sem motopropulsor)--------------sobre 950kg
