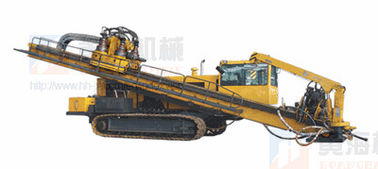

equipamentos de perfuração 552KW direcional horizontais FDP-300, 95000Nm (70300 lbf·ft)

equipamentos de perfuração 552KW direcional horizontais FDP-300, 95000Nm (70300 lbf·ft)

ESPECIFICAÇÕES FDP-300

GERAL

Comprimento total: 16500mm (651 dentro)

Largura total: 3150mm (124 dentro)

Altura total: 3340mm (131 dentro)

Peso (sistema do misturador da lama, haste de perfuração e ferramentas ex): 44000kg (97020Lb)

O equipamento de perfuração FDP-300 direcional horizontal, integrado com as vantagens e as características de vários equipamentos de HDD em China e no exterior, é um alto-suficiente equipamento de broca fabricado por nós baseou em mais de 10 anos que projetam experiências.

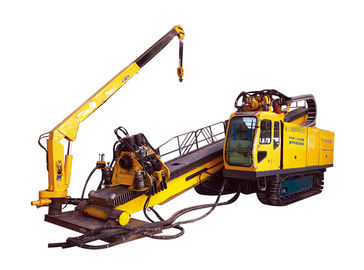

Equipado com o motor diesel no poder de 552KW, o equipamento de broca é poderoso bastante tratar os vários problemas. Todo o FDP-300 novo fornece 3100KN da força e do máximo feeding&pulling 95000N·m. Torque para ganhar desempenhos bem sucedidos. O sistema de transmissão da cremalheira e do pinhão é projetado com tecnologia avançada, que assegura um movimento muito mais seguro e mais seguro da cabeça da broca. A esteira rolante de alta qualidade torna possível para que o equipamento de broca mova-se rapidamente. A cabine do operador é com campo de visão largo e boa isolação sadia. Todos os tipos de calibres da monitoração são montados na cabine, que faz simples operar o equipamento. Um guindaste com capacidade de 3,5 toneladas é unido com a máquina principal para assegurar o trabalho conveniente para o operador.
Os componentes hidráulicos principais são tudo tipo famoso de europeu e os fornecedores, o caso de transferência e o redutor americanos são adotados dos factorys europeus conhecidos, assim a operação segura do equipamento é garantida.

OPERACIONAL

Retirada máxima: 3100KN (697429 Lbf)

Torque máximo (de baixa velocidade): 95000Nm (70300 lbf·ft)

Velocidade da pressão do máximo: 32m/min (105feet/min)

Rotação máxima (de baixa velocidade): 37 RPM

Rotação máxima (de alta velocidade): 74 RPM

HASTE DE BROCA

Tipo: Padrão do API

Comprimento: Até 9.6m (31,5 pés)

Diâmetro da tubulação: 140mm (5,5 dentro) ou 168mm (6,625 dentro)

PODER

Motor: Cummins

Avaliação de poder transversal: 552KW (740HP)

RPM avaliado: 2200rpm

SISTEMA DO LÍQUIDO DE PERFURAÇÃO

Pressão máxima: 35Mpa (5076 libras por polegada quadrada)

CAPACIDADES FLUIDAS

Tanque hidráulico: 1150L (galão de 304 E.U.)

Depósito de gasolina: 1400L (galão de 370 E.U.)
