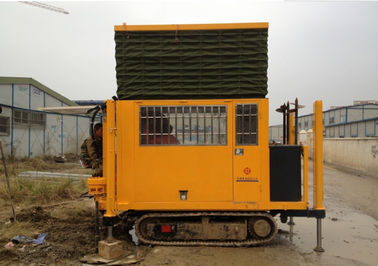

Refrigerar de água em forma de caixa do motor diesel do cilindro do instrumento quatro do teste de penetração do cone da esteira rolante

Chassi completo da esteira rolante da engenharia hidráulica do equipamento em forma de caixa da esteira rolante CPT

Especificação técnica para o equipamento em forma de caixa da esteira rolante CPT de DYLC-20-X

Descrição:

A esteira rolante CPT de DYLC-20-X tem a qualidade superior do chassi completo da esteira rolante da engenharia hidráulica, que o motor e as peças hidráulicas da válvula e outros componentes são das empresas famosas em doméstico e para assegurar no exterior o desempenho estável e seguro do equipamento e do serviço pós-venda oportuno. A tecnologia hidráulica avançada, usando o separação-tipo multi-maneira combinada que inverte a válvula, tem tais boas qualidades, como a estrutura compacta, o tamanho pequeno, a instalação conveniente e a manutenção, perda de baixa pressão, boas características de sobrecarga da válvula de excesso. O passability forte pode realizar operações da penetração do cone em ambientes ásperos tais como praias, praias do rio, areia, neve, estradas geladas, campos de almofada e enlameado.

Este equipamento do cpt pode ser usado mais de uma máquina. É não somente o equipamento ideal para testes de penetração do cone. Com acessórios pode ser prolongado para o teste in situ do solo, tal como CPTU, PMT, DMT, VST, WVT.

Característica máxima: Construção para qualquer tempo, ancoragem automotora hidráulica completa giratória.

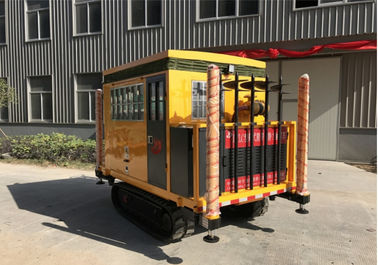

O original da indústria da caixa da penetração do cone (no. da patente: 201420649149,8), a parte superior da caixa são levantados hidraulicamente, e os quatro lados da caixa podem ser abertos e prevenção fechado, da chuva e da neve, frio e proteção do sol, contra-roubo, iluminação do diodo emissor de luz. Dispositivo hidráulico completo giratório da âncora (no. da patente: 201220081488,1) configuram com bocado de tubo e de broca de núcleo (201220081492,8) para continuar a superfície de estrada endurecida tal como a argila. Dispositivo autoflutuante (número de patente: 201220382939,5) são estrutura, convenientes eficiente e durável, simples e rápidos.

Especificação técnica principal:

Chassi: Chassi completo da esteira rolante da engenharia hidráulica

Movimentação do chassi: Motor hidráulico importado original do curso (uso comum internacional).

Especificação do chassi: Chassi da borracha da engenharia.

Motor: refrigerar de água do motor diesel do Quatro-cilindro

Capacidade diesel do tanque (L): 49

Poder avaliado - velocidade: 37KW-2300r/min

Dispositivo do cilindro hidráulico: Força avaliado 100~200KN da penetração, força avaliado da extração curso de 130~230KN, 550mm ou 1150 dos milímetros para a elevação rápida e a embalagem direta

Formulário da caixa: a parte superior da caixa é levantada hidraulicamente, e os quatro lados do podem ser abertos e fechado.

Formulário do tubo da ponta de prova: Encaixe mecânico do suporte ou da almofada da ponta de prova

Anchorage: Equipamento dobro do cpt da força que ancora o dispositivo

Manipulação do caminhão e formulário horizontal: 4 pés hidráulicos, maneira de controlo do curso de 1500mm são opcionais.

Tamanho do perfil do transporte: 3900×1900×2600 (L×W×H) milímetro

Peso: 6T

Formulário refrigerar de óleo hidráulico: Ar de refrigeração

Capacidade hidráulica do tanque (L): 170

Velocidade: 1~4 (km/h)

Inclinação de passeio: ≤30°

Temperatura do ambiente de trabalho: – 25 C°-45C°

Formulário da âncora à terra: Escolha ou âncora da multi-folha

Diâmetro da âncora (milímetro): 300~400

Ponta de prova de harmonização: 10cm2 ou 15cm2 da única e ponta de prova dobro do cone da ponte, ponta de prova elétrica da aleta, cabeça de pressão da água do poro (todos os fabricantes europeus e americanos podem combinar).

Instrumento de medição: Instrumento automático da aquisição dos dados da penetração do cone (todos os fabricantes internacionais europeus e americanos podem combinar).

Especificações da ponta de prova (milímetro): ponta de prova de grande resistência integral Φ32~Φ42 da junção-menos (opcional).
