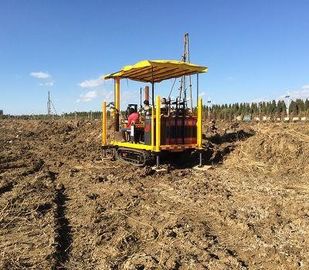

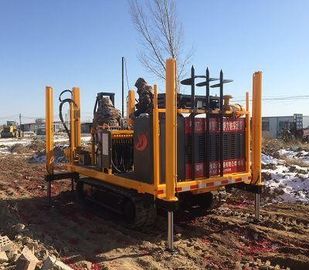

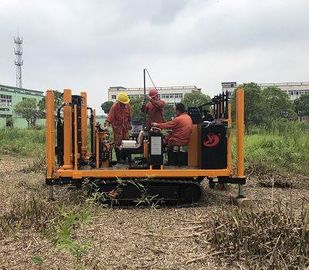

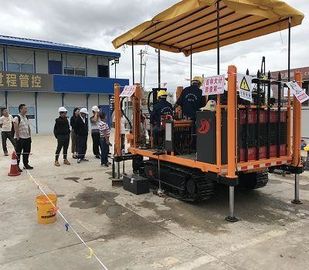

Capacidade diesel giratória do tanque do instrumento 49L do teste de penetração do cone da esteira rolante de CPT

Especificação técnica para DYLC-X20 o equipamento da esteira rolante CPT

Descrição:

DYLC-X20 tem a qualidade superior do chassi completo da esteira rolante da engenharia hidráulica, que o motor e as peças hidráulicas da válvula e outros componentes são das empresas famosas em doméstico e para assegurar no exterior o desempenho estável e seguro do equipamento e do serviço pós-venda oportuno. A tecnologia hidráulica avançada, usando o separação-tipo multi-maneira combinada que inverte a válvula, tem tais boas qualidades, como a estrutura compacta, o tamanho pequeno, a instalação conveniente e a manutenção, perda de baixa pressão, boas características de sobrecarga da válvula de excesso. O passability forte pode realizar operações da penetração do cone em ambientes ásperos tais como praias, praias do rio, areia, neve, estradas geladas, campos de almofada e enlameado.

Este equipamento do cpt pode ser usado mais de uma máquina. É não somente o equipamento ideal para testes de penetração do cone. Com acessórios pode ser prolongado para o teste in situ do solo, tal como CPTU, PMT, DMT, VST, WVT.

Característica máxima: Penetração de gerencio do cone, âncora automotora hidráulica completa giratória.

O original da indústria do dispositivo giratório da penetração do cone (no. da patente: 201620301466.X) são projetados especialmente para a penetração do cone do furo profundo, que configurou com acessório pode fazer a injeção da água da embalagem giratória e se assegura de que a embalagem pudesse facilmente alcançar a profundidade desejada; Âncora automotora hidráulica completa giratória (no. da patente: 201220081488,1 e 201220081492,8), configurado com o bocado de tubo e de broca de núcleo podem ser usados para abrir a superfície de estrada endurecida tal como o concreto) e o dispositivo de manipulação automatizado (número de patente: 201220382939,5), que é altamente eficiente e durável. A estrutura é simples e conveniente.

Especificação técnica principal:

Chassi: Chassi completo da esteira rolante da engenharia hidráulica

Movimentação do chassi: Motor hidráulico importado original do curso (uso comum internacional).

Especificação do chassi: Chassi da borracha da engenharia.

Motor: refrigerar de água do motor diesel do Quatro-cilindro

Capacidade diesel do tanque (L): 49

Poder avaliado - velocidade: 37KW-2300r/min

Dispositivo do cilindro hidráulico: Força avaliado 100~200KN da penetração, força avaliado da extração curso de 130~230KN, 550mm ou 1150 dos milímetros para a elevação rápida e a embalagem direta

Formulário da caixa: a parte superior da caixa é levantada hidraulicamente, e os quatro lados do podem ser abertos e fechado.

Formulário do tubo da ponta de prova: Encaixe mecânico do suporte ou da almofada da ponta de prova

Anchorage: Equipamento dobro do cpt da força que ancora o dispositivo

Manipulação do caminhão e formulário horizontal: 4 pés hidráulicos, maneira de controlo do curso de 1500mm são opcionais.

Tamanho do perfil do transporte: 3900×1900×2600 (L×W×H) milímetro

Peso: 6T

Formulário refrigerar de óleo hidráulico: Ar de refrigeração

Capacidade hidráulica do tanque (L): 170

Velocidade: 1~4 (km/h)

Inclinação de passeio: ≤30°

Temperatura do ambiente de trabalho: – 25 C°-45C°

Formulário da âncora à terra: Escolha ou âncora da multi-folha

Diâmetro da âncora (milímetro): 300~400

Ponta de prova de harmonização: 10cm2 ou 15cm2 da única e ponta de prova dobro do cone da ponte, ponta de prova elétrica da aleta, cabeça de pressão da água do poro (todos os fabricantes europeus e americanos podem combinar).

Instrumento de medição: Instrumento automático da aquisição dos dados da penetração do cone (todos os fabricantes internacionais europeus e americanos podem combinar).

Especificações da ponta de prova (milímetro): ponta de prova de grande resistência integral Φ32~Φ42 da junção-menos (opcional).
