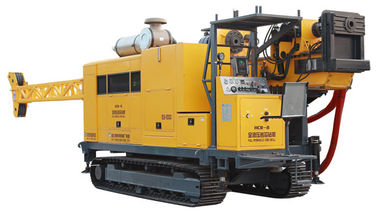

Equipamento de perfuração hidráulico completo do equipamento de broca do núcleo HCR-8 com 7200Nm torque, 264KW/2200rpm

Motopropulsor

Poder

Cummins 6LTAA8.9-C360

264KW/2200rpm

Capacidade da perfuração

Bq

3000m (9842 pés)

NQ

2500m (8202 pés)

QG

2000 m (6561 pés)

PQ

1500 m (4921 pés)

Cabeça da broca

RPM do eixo

Três deslocamentos Stepless ChangeThree 0-1250 RPM

Máximo Torque do eixo

7200 nanômetro (5307 lbf·ft) em 170 RPM

1300 nanômetro (958 lbf·ft) em 1250 RPM

Diâmetro do eixo

121 milímetros (4,76 polegadas)

Capacidade de Máximo Lifting de eixo

kN 295 (66316 lbf)

Máximo Feeding Poder

kN 152 (34170 lbf)

Capacidade de grua principal

Içando a força (único fio)

120kN (26976 lbf)

Diâmetro de fio de aço

21,5 milímetros (0,85 polegadas)

Comprimento do fio de aço

50 m (164 pés)

Capacidade de grua do cabo

Içando a força (único fio)

kN 15 (3372 lbf) (cilindro desencapado)

Diâmetro de fio de aço

6,3 milímetros (0,25 polegadas)

Comprimento do fio de aço

2800 m (9184 pés)

Mastro

Altura de levantamento eficaz

9,6 m (31,5 pés)

Mastro que ajusta o ângulo

0°-90°

Ângulo da perfuração

45º fora de horizontal a 90ºvertical para baixo

Curso de alimentação

4700 milímetros (185 polegadas)

Curso do resvalamento

1100 milímetros (43 polegadas)

Braçadeira do pé

Apertando o espaço

55.5-117.5 milímetros (2.19-4.63 polegadas)

através do furo dia.154mm (6,06 polegadas)

Bomba de lama

Tipo

Reciprocando o atuador Triplex da bomba

Modelo

BW320

Curso

110mm (4,3 polegadas)

Volume da saída

320.230.165.118 L/MIN

(84,5, 61, 44, 31 galões dos E.U./minuto)

Pressão da descarga

4,0, 5,0, 6,0, Mpa 8,0

(580, 725, 870, 1160 libras por polegada quadrada)

Outro

Peso

25000 quilogramas (55125 libras)

Dimensões do transporte (L ×H) de W do ×

8300×2400×3500mm

(polegada 326.8×94.5×137.8)
