Detalhes do produto:
|
Realçar: | Equipamento de broca hidráulico,perfuração de núcleo do diamante |
---|

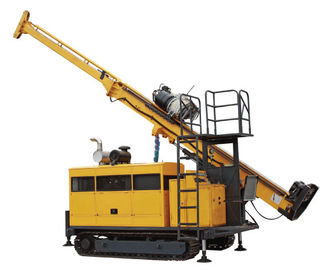

Equipamento de broca hidráulico para minar, máquina do núcleo de perfuração mineral HYDX-4 da exploração
O equipamento de perfuração mineral HYDX-4 da exploração podia substituir produtos famosos caros.
Poderia ser aplicado à exploração e à sondagem do mineral, da geologia, da metalurgia, do carvão, do petróleo, do gás natural, da água subterrânea e das outras indústrias.
Introdução de I.Brief
O equipamento de broca do núcleo de hidráulico completo e do rotador adotou a tecnologia da fio-linha retirar o núcleo foi o tipo dominante equipamento para os depósitos minerais contínuos que sondam em condados desenvolvidos no mundo. É igualmente o sentido tornando-se da técnica de perfuração e do equipamento da perfuração em China. Nestas circunstâncias,
SINOCOREDRILL desenvolveu o equipamento de broca do núcleo HYDX-4 com sucesso de acordo com a situação de China. Este tipo de equipamento de broca podia substituir produtos importados. Poderia ser aplicado à exploração e à sondagem da geologia, da metalurgia, do carvão, do petróleo, do gás natural, da água subterrânea e das outras indústrias. O equipamento de broca é equipado com um motor de série que conduz a bomba. A alimentação e o levantamento do rotador são conduzidos na estrutura do cilindro que empurra diretamente, com 11,5 pés) um curso de 3.5m (.
A rotação do eixo é conduzida por um único motor. Tem quatro deslocamentos mecânicos da escala das velocidades, e a velocidade poderia ser ajustada hydraulicly com mudança stepless.
O equipamento é simples na estrutura. É claro e fácil para a transferência; o mastro tem as funções do deslizamento e de terra tocante; o eixo levantou e abaixou com cilindro hidráulico; poderia ser dobrado para o transporte e o internamento. O furo do eixo está no grande diâmetro.
O equipamento de broca do núcleo de hidráulico completo e do rotador adotou a tecnologia da fio-linha retirar o núcleo foi o tipo dominante equipamento para os depósitos minerais contínuos que sondam em condados desenvolvidos no mundo.
Parâmetros principais:
Motor diesel |
Modelo |
Cummins 6BTA5.9-C180 (turbocharged e água da carga de refrigeração) |
Deslocamento |
5.9L (1,56 galões dos E.U.) |
|
Poder |
132Kw (180HP) |
|
RPM avaliado |
2200rpm |
|
Capacidade da perfuração |
Bq |
1000m (3280feet) |
NQ |
700m (2296 pés) |
|
QG |
500m (1640 pés) |
|
Cabeça da broca |
Motor da rotação |
Motor-variableMaker hidráulico: SAUER-DANFOSS |
RPM |
Mudança 0-1100 RPM de Stepless de quatro deslocamentos |
|
Relações |
ø 14.422:1 |
|
Abridor principal |
Estilo de giro, manual atuado |
|
Mandril hidráulico (PQ) |
Aberto hidraulicamente, mola do disco que aperta, normalmente tipo fechado de C |
|
Máximo Torque |
4200 N·m (3098 lbf·ft) |
|
Guardare o diâmetro |
98 milímetros (3,86 polegadas) |
|
Capacidade de Máximo Lifting de eixo |
kN 150 (33720 lbf) |
|
Máximo Feeding Poder |
kN 60 (13480 lbf) |
|
Bomba preliminar |
Do deslocamento variável axial do pistão da bomba hidráulica bomba Triplex para conduzir do rotador, bomba de lama do guincho & jaques do nivelamento. Com a carga que detecta o sistema. |
Fabricante: DANFOSS |
Tanque hidráulico |
Capacidade |
310 litros (82 galões dos E.U.) |
Capacidade de grua principal |
Içando a força (único fio) |
57kN (12814 lbf) (cilindro desencapado) |
Içando a velocidade (único fio) |
38-70m/min (cilindro desencapado) |
|
Diâmetro de fio de aço |
12 milímetros (0,473 polegadas) |
|
Comprimento do fio de aço |
50 m (164 pés) |
|
Capacidade de grua do cabo |
Içando a força (único fio) |
1200 quilogramas (2646 libras) (cilindro desencapado) |
Içando a velocidade (único fio) |
60-90m/min (cilindro desencapado) |
|
Diâmetro de fio de aço |
6 milímetros (0,236 polegadas) |
|
Comprimento do fio de aço |
1000 m (3280 pés) |
|
Mastro |
Altura do mastro |
11 m (36,09 pés) |
Mastro que ajusta o ângulo |
0°-90° |
|
Ângulo da perfuração |
45º fora de horizontal a 90ºvertical para baixo |
|
Tração da alimentação |
15000kg (33075 libras) |
|
Pressão da alimentação |
6000kg (13230 libras) |
|
Tração de Rod |
3m ou 6m (9.84feet ou 19.68feet) |
|
Curso de alimentação |
3500 milímetros (137,80 polegadas) |
|
Curso do resvalamento |
600 milímetros (23,62 polegadas) |
|
Bomba de lama |
Tipo |
Reciprocando o atuador Triplex da bomba |
Modelo |
BW160/10 |
|
Curso |
70mm (2,76 polegadas) |
|
Pressão da descarga |
2,5, 4,0, 6,5, 10,0 Mpa |
|
Braçadeira do pé |
Apertando o espaço |
55.5-110 milímetros (2.19-4.33 polegadas) através do furo dia.154mm (6,06 polegadas) |
Outro |
Peso (tipo da plataforma) |
9300 quilogramas (20506 libras) |
Dimensões (L×W×H) |
5100×2200×2890mm (polegada 200×86.6×113.78) |
|
Maneira do transporte |
Esteira rolante |
