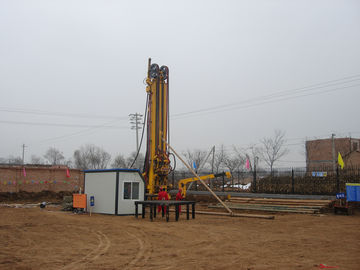

Equipamento de perfuração hidráulico direcional de CBM/equipamento perfuração da mineração, elevado desempenho

Equipamento de perfuração hidráulico direcional de CBM/equipamento perfuração da mineração, elevado desempenho

Ⅰ. Capacidade da broca

Ⅱ. Poder principal da máquina
A máquina principal equipada com o motor diesel de Weicai.
Poder do motor: velocidade 275KW de giro: 2200r/min
A máquina principal é adotada com os dois motores diesel na estrutura do poder dobro.
Poder total: 550KW
Caudal máximo: 560L/min para o tipo próximo sistema hidráulico.
Caudal máximo: 630L/min para o tipo aberto sistema hidráulico.

Ⅲ. Cabeça da broca
Na adopção da bomba hidráulica do torque alto de baixa velocidade, em 2 velocidades ajustáveis steplessly.
Torque avaliado 34000N·a velocidade de giro 85r/min de m, apressa ajustável steplessly
Torque avaliado 17000N·a velocidade de giro 170r/min de m, apressa ajustável steplessly
O equipamento adota quatro motores hidráulicos de Poclain dos grupos feitos em Franch com um torque shackling contrário 42000N·m.
Redução da primeira engrenagem adotada à cabeça da broca com condução superior; O eixo oco está no diâmetro de Φ75 milímetro, adotando a estrutura de flutuação com a mola que umedece a estrutura.
O ângulo do balanço da cabeça da broca é 0-45°, e o curso movente horizontal é 0.75m.
O sistema de controlo direcional prendido é montado no eixo para a perfuração sentido-em mudança da mina da inclinação.

Ⅳ. A pressão e a força puxar do equipamento de broca
Capacidade de levantamento: A máquina está em 75 toneladas de capacidade de levantamento do máximo com velocidade de levantamento a mais alta em 35m/min,
a velocidade é ajustável stepless.
Força de alimentação: A máquina está em 16 toneladas de força de alimentação do máximo com velocidade de alimentação a mais alta em 110m/min,
a velocidade é ajustável stepless.
Dois cilindros do óleo são adotados junto empurrando e puxando com o máximo que alimenta & que puxa o curso 11.8m.

Ⅴ. Grilhões
O aberto-tipo extremidade do cilindro do óleo que aperta a estrutura é adotado para conseguir o parafusamento máximo fora do torque 100000 N·m e parafusamento máximo no torque 50000 N·m.

Ⅵ. Ancorando o bloco
O diâmetro de abertura o mais grande é Φ650 milímetro.

Ⅶ. Guincho hidráulico
Guincho principal:
Capacidade de levantamento máxima: 3 toneladas (cilindro desencapado)
Diâmetro do fio de aço: 10mm
Capacidade da corda: 120m
A capacidade de levantamento máxima é 60m/min, ele é shiftable stepless.

Guincho auxiliar:
Capacidade de levantamento máxima: 1,5 toneladas. (Cilindro desencapado)
Diâmetro do fio de aço: 8mm
Capacidade da corda: 1500m
A velocidade de levantamento do único fio é 0-280m/min, é ajustável stepless e usado para o elevador
e montagem que detecta dispositivos.

Ⅷ. Outro
1. Bomba de lama
É hidráulica conduzida com caudal ajustável stepless.
O caudal máximo em 0-600L/min e na pressão máxima é MPa 10.
taxa 2.Flow de bomba da espuma: 0-1L/min
taxa 3.Flow de bomba da lubrificação: 0-15L/h
4. Chassi:
Esteira-tipo adotado chassi, viajando em de duas velocidades com a velocidade máxima em 3km/h.
5. A bordo do tanque diesel:  700L
tanque de óleo 6.Hydraulic:  800L
7.Dimensions (L*W*H):  12500mm*3200mm*3400mm
peso 8.Overall:  38 toneladas
