Detalhes do produto:
|
| Tipo: | Equipamento de broca de superfície hidráulico completo do núcleo | Modelo: | Cr15 |
|---|---|---|---|
| MOTOR: | Cummins QSB6.7 (fase IIIA) 178kw da UE | Capacidade da perfuração: | QG 1350M PQ 950M do BQ 2050M NQ 1650M |
| Dimensões do transporte: | 5980×2240×2480mm | Peso: | 10500KG |
| Realçar: | equipamento de perfuração do núcleo do diamante de 1650m,equipamento da exploração de 1650m,equipamento de perfuração do núcleo do diamante do sinocoredrill |
||
projeto hidráulico completo da mineração do ferro de 1650m Diamond Core Drilling Rig Exploration Rig For Coal Gold Copper
Modelo da atualização do equipamento de furo hidráulico completo de HYDX-6A
CR15 é equipamento avançado projetado e fabricado com base na pesquisa comum e na experiência prática de muitos anos dos coordenadores de Austrália, de Alemanha, de Rússia e de China. O equipamento de furo é compacto, adaptado para as peculiaridades da tecnologia de furo, equipadas com muitas funções úteis e práticas. A maioria dos componentes do equipamento são produzidos por líderes mundiais: os componentes hidráulicos são por fabricantes conhecidos de América e de Europa, grua – por Rexroth (Alemanha), motor – por DEUTZ (Alemanha). Parâmetros do projeto cuidadoso e da garantia restrita do controle da qualidade e alto nível técnicos excelentes da confiança do equipamento de perfuração do núcleo.
O equipamento de perfuração hidráulico completo do núcleo CR15 tem uma aparência externo proeminente, uma estrutura comprimida, funções seguras e um sistema operacional flexível. Todos estes elementos fizeram a este equipamento de perfuração hidráulico do núcleo a melhor escolha entre os mesmos produtos em doméstico e no exterior em mercados.
Esta máquina de furo hidráulica pode ser aplicada à perfuração inclinada e vertical. Sendo um equipamento equipado com o diamante e a perfuração mordida liga do carboneto, este equipamento de furo hidráulico completo pode ser usado no campos da geologia, da metalurgia, do extração de carvão, da indústria das armas nucleares e da medição da hidrologia.

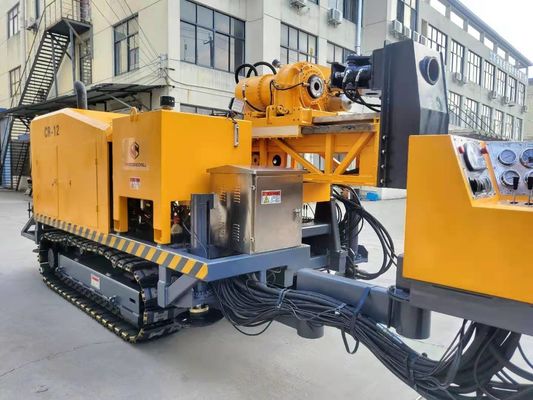

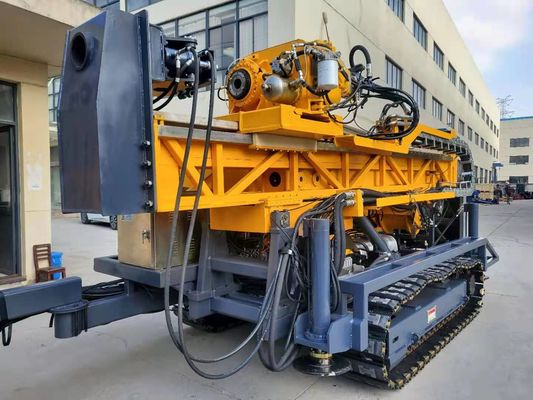

o equipamento de broca sob esteiras da retirada do núcleo é móvel e estável durante a operação. Suas dimensões do transporte conformam-se ao padrão. o equipamento de broca da retirada do núcleo é equipado com um sistema poderoso da alimentação, linha principal grua e o motor de DEUTZ faz a perfuração mais eficiente. O mastro telescópico e os jaques de nivelamento hidráulicos fazem o equipamento fácil de operar. O equipamento de furo tem características da segurança do projeto moderno e do pensamento-para fora.
Especificação:
| Modelo | Artigo | CR15 | CR20 | CR25 |

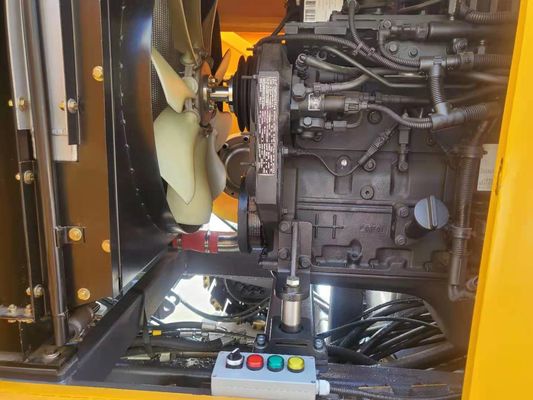

| Modelo | Cummins QSB6.7 (fase IIIA da UE) | Cummins QSLB8.9 (fase IIIA da UE) | Cummins QSZ13-C400-II (fase IIIA da UE) | |
| Motor diesel | Deslocamento | 6.7L | 8.9L | 13L |
| Poder | 178kW (240HP) | 242kW (325HP) | 298 quilowatts (400HP) | |
| RPM avaliado | 2000rpm | 2100rpm | 1900 RPM | |
| Bq | 2050 m | 2850 m | 3100 m | |
| Capacidade de furo | NQ | 1650 m | 2250 m | 2550 m |
| QG | 1350 m | 1850 m | 2050 m | |
| PQ | 950 m | 1350 m | 1650 m | |
| Motor hidráulico de duas velocidades | Motor hidráulico de duas velocidades | Motor hidráulico de duas velocidades | ||
| Cabeça da broca | Motor da rotação | Produtor: Rexroth de Alemanha | Produtor: Rexroth de Alemanha | Produtor: Rexroth de Alemanha |
| RPM | Três deslocamentos | Três deslocamentos | Três deslocamentos | |
| Mudança de Stepless: 0-1250 RPM | Mudança de Stepless: 0-1250 RPM | Mudança de Stepless: 0-1250 RPM | ||
| Relações | primeiro 8.2:1 | primeiro 8.2:1 | primeiro 8.2:1 | |
| ò 4.2:1 | ò 4.2:1 | ò 4.2:1 | ||
| 3nd 1:1 | 3nd 1:1 | 3nd 1:1 | ||
| sidewise deslizando a maneira com movimentação hidráulica | sidewise deslizando a maneira com movimentação hidráulica | sidewise deslizando a maneira com movimentação hidráulica | ||
| Mandril hidráulico (PQ) | Aberto hidraulicamente, mola do disco que aperta, normalmente C fechou o tipo | Aberto hidraulicamente, mola do disco que aperta, normalmente C fechou o tipo | Aberto hidraulicamente, mola do disco que aperta, normalmente C fechou o tipo | |
| Capacidade guardando axial de 243000 N | Capacidade guardando axial de 294000 N | Capacidade guardando axial de 294000 N | ||
| Máximo Torque | 6750 N·m | 7550 N·m | 8750 N·m | |
| Diâmetro da posse | 121 milímetros | 121 milímetros | 121 milímetros | |
| Capacidade de Máximo Lifting de eixo | kN 250 | kN 320 | kN 320 | |
| Máximo Feeding Poder | kN 110 | kN 140 | kN 140 | |
| Bomba hidráulica: | Produtor: Danfoss de Dinamarca | Produtor: Danfoss de Dinamarca | Produtor: Danfoss de Dinamarca | |
| Bomba preliminar | Bomba Triplex para conduzir do rotador, bomba de lama do guincho & jaques do deslocamento variável axial do pistão do nivelamento. | primeira bomba: 260LPM em 31.5MPa | primeira bomba: 380LPM em MPa 35 | primeira bomba: 380LPM em MPa 35 |
| Com a carga que detecta o sistema. | ?a bomba: 130LPM em 31.5MPa | ?a bomba: 260LPM em 31.5MPa | ?a bomba: 260LPM em 31.5MPa | |
| ó bomba: 130 LPM em 31.5MPa | ó bomba: 130 LPM em 31.5MPa | ó bomba: 130 LPM em 31.5MPa | ||
| Capacidade | 420 litros (111 galões dos E.U.) | 500 litros (111 galões dos E.U.) | 500 litros (111 galões dos E.U.) | |
| Tanque hidráulico | ||||
| Içando a velocidade (único fio) | 0-75 m/min (cilindro desencapado) | 0-80 m/min (cilindro desencapado) | 0-50 m/min (cilindro desencapado) | |
| Capacidade de grua principal | Içando a força (único fio) | kN 120 | kN 160 | kN 180 |
| Diâmetro de fio de aço | 22 milímetros (0,86 polegadas) | 26-28 milímetros | 26-30 milímetros | |
| Comprimento do fio de aço | 45 m | 55 m | 55 m | |
| Içando a força (único fio) | kN 15 (3372 lbf) (cilindro desencapado) | kN 15 (3372 lbf) (cilindro desencapado) | kN 15 (3372 lbf) (cilindro desencapado) | |
| Capacidade de grua do cabo | Diâmetro de fio de aço | 6 milímetros (0,24 polegadas) | 6 milímetros (0,24 polegadas) | 6-8 milímetros |
| Comprimento do fio de aço | 2200 m | 3200 m | 3200 m | |
| Altura do mastro | 9,5 m | 9,5 m | 10,5 m | |
| Mastro | Mastro que ajusta o ângulo | 0°-90° | 0°-90° | 0°-90° |
| Ângulo de furo | 45º fora horizontal a 90ºvertical para baixo | 45º fora horizontal a 90ºvertical para baixo | 45º fora horizontal a 90ºvertical para baixo | |
| Curso de alimentação | 3700 milímetros | 3700 milímetros | 3700 milímetros | |
| Curso do resvalamento | 1000 milímetros | 1000 milímetros | 1000 milímetros | |
| Tração da alimentação | De 25 toneladas | De 32 toneladas | De 32 toneladas | |
| Pressão da alimentação | De 9 toneladas | De 14 toneladas | De 14 toneladas | |
| Tração de Rod | 3m ou 6m (9.84feet ou 19.68feet) | 3m ou 6m (9.84feet ou 19.68feet) | 3m ou 6m (9.84feet ou 19.68feet) | |
| Tipo | ||||
| Bomba de lama | Atuador Triplex da bomba reciprocando | Atuador Triplex da bomba reciprocando | Atuador Triplex da bomba reciprocando | |
| Modelo | BW320 | BW500 | BW 600 | |
| Curso | 110mm (4,3 polegadas) | 110mm (4,3 polegadas) | 110mm (4,3 polegadas) | |
| Volume da saída | 320 L/MIN | 500 L/MIN | 600 L/MIN | |
| Pressão da descarga | 8,0 Mpa | 8,0 Mpa | 8,0 Mpa | |
| Braçadeira do pé | Apertando o espaço | 55.5-118 milímetros | 55.5-118 milímetros | 55.5-118 milímetros |
| através do furo Ф165mm | através do furo Ф165mm | através do furo Ф165mm | ||
| Peso | De 10,50 toneladas | De 13,50 toneladas | De 16,50 toneladas | |
| Outro | 5980×2240×2480mm | 6250×2240×2480mm | 6950×2260×2550mm | |
| Dimensões do transporte | ||||
| Maneira do transporte | Esteira rolante de aço | Esteira rolante de aço | Esteira rolante de aço |
