Tanque de óleo dobro do lóbulo de baixo nível de ruído do ventilador três da raiz do ar da estrutura compacta Sl4005



Ventilador de ar dobro das raizes do tanque de óleo do Três-lóbulo de baixo nível de ruído da estrutura compacta





Descrição do produto



1)O ventilador das raizes é um fã volumétrico.

2)O fluxo de ar é proporcional à velocidade. O impulsor do três-lóbulo gerencie cada vez, e dois impulsores para respirar e esgotar por três vezes

Comparado com o tipo do dois-lóbulo, a pulsação do gás é menos, as mudanças de carga são menores, a força mecânica é mais forte, o ruído é baixo, e a vibração é pequena

3) Há impulsores do três-lóbulo 2pcs nos dois eixos paralelos. A leve diferença está entre os impulsores e a superfície interna do tanque elíptico e cada impulsor.

O impulsor gerencie em uma velocidade constante no sentido oposto. Uma determinada quantia do gás cercada pelo tanque e pelos impulsores é transportada do lado da sução para esgotar o lado

4) Cada impulsor e da sincronização engrenagem sempre para manter a posição correta da fase, contato mútuo não são acontecidos, assim que pode ser acelerado sem lubrificação interna, é operação simples, estável e desempenho, adapta-se às vários finalidades e usos em uma vasta gama de campos.





Princípio de funcionamento de três impulsores do lóbulo



Estrutura principal





Características principais:

• Conduzido pelas engrenagens síncronos helicoidais: Transmissão equilibrada, de baixo nível de ruído
• Adotando a curva avançada do impulsor no mundo: aumentando a relação do volume, eficiência elevada
• Todos os rolamentos são importados de NSK ou SKF que carrega, tem bom carregando o desempenho e a vida longa.
• O selo do óleo é selo usado do CR importado dos EUA.
• A maneira refrigerando é refrigerada a ar e água-de refrigeração
• O impulsor usa o impulsor & a estrutura integrada eixo. Evita os defeitos da estrutura da separação do eixo do impulsor.
• Estrutura compacta, a mesma entrada e estrutura do impulsor da tomada, a instalação flexível
• Há umas várias maneiras da instalação. O ventilador de ar pode ser instalado na entrada de ar horizontal e na entrada de ar vertical usando a mesma parte inferior
• Pode igualmente mudar a posição do eixo da movimentação, o direito ou a movimentação de eixo esquerda, eixo superior ou uma mais baixa movimentação de eixo
• A estrutura dobro do tanque de óleo, lubrificação do respingo é usada na extremidade da engrenagem e na extremidade da movimentação, que melhora a dissipação de calor melhor, e igualmente melhora o efeito melhor da lubrificação do rolamento e da engrenagem

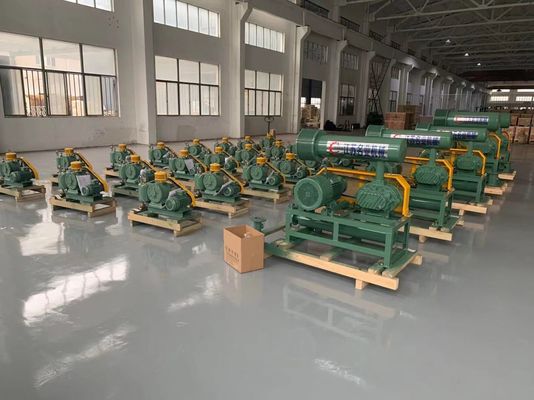

Referência das instalações do ventilador de ar das raizes







Centro fazendo à máquina do CNC do impulsor



O impulsor é o impulsor & o eixo integrado dados forma de QT500-7. É processado integralmente pelo centro fazendo à máquina para evitar os defeitos causados pela separação do impulsor e do eixo (deformação, expansão térmica, desalinhamento, desgaste, etc.)









Centro do teste de desempenho do ventilador das raizes



Nossa empresa usa o sistema de teste do ventilador das raizes do microcomputador que é desenvolvido comummente por nossas instituições conhecidas do desenvolvimento e de pesquisa do teste na porcelana sob a orientação técnica de empresas japonesas e americanas.

Este sistema de teste introduz aquisição e sistema de vigilância avançados do sinal de CRAS

De acordo com o padrão do setor nacional <>>, é equipado com os vários sensores do sinal e instrumentos da exposição que cumprem as exigências da precisão do teste, da confiança alta e da observação fácil.

Recolhe o fluxo de ar, a pressão de vento, o ruído, a vibração, a velocidade, a temperatura, a corrente, a tensão e os outros sinais no computador. Pode realizar a monitoração em linha, análise, grava o armazenamento pelo computador, e é o nível principal entre contrapartes domésticas







Modelo Selection do ventilador das raizes:

1. Aplicação: Ventilador ou vácuo
2. Propriedades do ar: nome do ar, estado, temperatura, se é corrosivo e explosivo.

No caso de ar misturado, indique por favor a relação de composição e o peso molecular.

3. Pressão: Kgf/cm2, mmH₂ o, mmHg, Pa
4. Fluxo de ar: M³ /min a condição de referência (N: 01, uma pressão atmosférica padrão, fluxo de ar do estado do ar seco)

Condição padrão (S: 201, uma pressão atmosférica padrão, fluxo de ar do estado da humidade relativa 65%)

Condição da sução (temperaturepressure da sução, valor da temperatura)

5. Local instalado: temperatura interna, exterior, ambiental, se há um lugar perigoso
6. Motor: modelo, potência de saída, número de polos, outras exigências
7. Drivingway: Acoplamento, V-correia
8. Outro: Tempo de funcionamento, acessórios e peças sobresselentes, cor de pintura
9. A escala permissível do fluxo de ar na pressão especificada é ±5%





Especificações

modelo	Exaustão Diâmetro portuário (Milímetro)	Velocidade	Pressão diferente para o fluxo de ar diferente da entrada (M3/min)&opoderdoeixo(quilowatts)
			0.1kgf/cm2		0.2kgf/cm2		0.3kgf/cm2		0.4kgf/cm2		0.5kgf/cm2		0.6kgf/cm2		0.7kgf/cm2		0.8kgf/cm2
		RPM	1000mmH20		2000mmH20		3000mmH20		4000mmH20		5000mmH20		6000mmH20		7000mmH20		8000mmH20
			0.01Mpa		0.02Mpa		0.03Mpa		0.04Mpa		0.05Mpa		0.06Mpa		0.07Mpa		0.08Mpa
			M3/ minuto	Quilowatt	M3/ minuto	quilowatt	M3/ minuto	Quilowatt	M3/ minuto	Quilowatt	M3/ minuto	Quilowatt	M3/ minuto	Quilowatt	M3/ minuto	Quilowatt	M3 /min	Quilowatt
SL 4005	50 (2")	1000	2,46	0,80	2,11	1,30	1,88	1,80	1,67	2,40	1,48	2,90	1,25	3,50
		1200	3,11	0,90	2,78	1,60	2,53	2,20	2,32	2,90	2,13	3,50	1,91	4,20	1,76	4,70
		1400	3,76	1,10	3,43	1,80	3,18	2,60	2,97	3,30	2,78	4,10	2,56	4,90	2,42	5,50
		1600	4,41	1,20	4,08	2,10	3,83	2,90	3,62	3,80	3,43	4,70	3,22	5,60	3,07	6,30
		1800	5,06	1,40	4,73	2,30	4,48	3,30	4,27	4,30	4,08	5,30	3,87	6,20	3,72	7,10
		2000	5,71	1,50	5,38	2,60	5,13	3,70	4,92	4,80	4,73	5,90	4,52	6,90	4,38	7,90
		2200	6,36	1,70	6,03	2,80	5,78	4,00	5,57	5,20	5,38	6,40	5,18	7,60	5,03	8,70
SL 5003	65 (2.5")	800	2,37	1,00	2,02	1,60	1,75	2,10	1,63	2,60	1,43	3,20	1,23	4,02
		1000	3,18	1,30	2,83	2,00	2,56	2,60	2,43	3,30	2,13	4,00	1,95	4,60	1,75	5,50
		1200	3,98	1,50	3,63	2,40	3,36	3,20	3,13	4,00	2,93	4,80	2,75	5,60	2,59	6,40
		1400	4,78	1,80	4,43	2,70	4,16	3,70	3,94	4,60	3,74	5,60	3,56	6,50	3,39	7,40	3,24	8,40
		1600	5,59	2,10	5,24	3,00	5,17	4,20	4,94	5,30	4,68	6,40	4,56	7,40	4,29	8,50	4,14	9,60
		1800	6,39	2,30	6,04	3,50	5,87	4,70	5,75	5,90	5,45	7,10	5,17	8,50	5,09	9,60	4,98	10,80
		2000	7,20	2,60	6,85	3,90	6,66	5,30	6,54	6,60	6,35	7,90	6,06	9,60	5,80	10,60	5,65	12,00
		2200	8,00	2,80	7,65	4,30	7,38	5,80	7,16	7,30	6,96	8,70	6,78	10,6	6,61	11,70	6,45	13,20

























































modelo	Exaustão diâmetro do porto (Milímetro)	Velocidade	Pressão diferente para o fluxo de ar diferente da entrada (M3/min)&opoderdoeixo(quilowatts)
			0.1kgf/cm2		0.2kgf/cm2		0.3kgf/cm2		0.4kgf/cm2		0.5kgf/cm2		0.6kgf/cm2		0.7kgf/cm2		0.8kgf/cm2
		RPM	1000mmH20		2000mmH20		3000mmH20		4000mmH20		5000mmH20		6000mmH20		7000mmH20		8000mmH20
			0.01Mpa		0.02Mpa		0.03Mpa		0.04Mpa		0.05Mpa		0.06Mpa		0.07Mpa		0.08Mpa
			M3 /min	Quilowatt	M3 /min	quilowatt	M3 /min	Quilowatt	M3 /min	Quilowatt	M3 /min	Quilowatt	M3 /min	Quilowatt	M3 /min	Quilowatt	M3 /min	Quilowatt
SL 5006	100 (4")	800	3,84	1,30	3,35	2,20	2,97	3,00	2,66	3,80	2,38	4,70	2,12	5,50
		1000	5,34	1,70	4,98	2,70	4,78	3,80	4,66	4,80	4,53	5,90	4,38	6,90	3,97	7,90
		1200	6,36	2,00	6,25	3,30	6,01	4,50	5,88	5,80	5,46	7,00	4,98	8,88	4,65	9,50
		1400	7,88	2,30	7,78	3,80	7,56	5,30	7,46	6,70	7,23	8,20	6,90	9,70	6,56	11,10	6,34	12,60
		1600	9,70	2,70	9,55	4,30	9,37	6,00	9,12	7,70	8,76	9,40	8,21	11,00	8,05	12,70	7,88	14,40
		1800	11,13	3,00	11,00	4,90	10,67	6,80	10,23	8,70	9,88	10,50	9,50	12,40	9,18	14,30	8,89	16,20
		2000	12,39	3,30	12,22	5,40	11,78	7,50	11,56	10,20	11,34	11,70	11,11	13,80	10,89	15,90	10,22	18,00
		2200	13,64	3,70	13,15	6,00	12,78	8,30	12,46	10,60	12,18	12,90	11,93	15,20	11,69	17,50	11,48	19,80
SL 5009	100 (4")	800	5,83	1,70	5,20	2,90	4,72	4,20	4,32	5,40	3,96	6,00	3,62	6,90
		1000	7,98	2,10	7,67	3,70	7,32	5,20	7,04	6,70	6,80	8,30	6,45	9,30
		1200	9,50	2,60	8,87	4,40	8,39	6,20	7,99	8,10	7,63	9,90	7,21	10,90
		1400	11,33	3,00	10,71	5,10	10,23	7,30	9,82	9,40	9,47	11,60	9,12	12,60
		1600	13,17	3,40	12,54	5,90	12,03	8,30	11,66	10,80	11,30	13,20	10,78	15,20
		1800	15,00	3,90	14,38	6,60	13,90	9,40	13,49	12,10	13,14	14,90	12,14	16,90
		2000	16,84	4,30	16,21	7,40	15,73	10,40	15,33	13,50	14,97	16,50	13,57	18,50
		2200	18,67	4,70	18,05	8,10	17,57	11,50	17,16	14,80	16,81	18,20	16,11	20,20





modelo	Esgote o diâmetro portuário (Milímetro)	Velocidade	Pressão diferente para o fluxo de ar diferente da entrada (M3/min)&opoderdoeixo(quilowatts)
			0.1kgf/cm2		0.2kgf/cm2		0.3kgf/cm2		0.4kgf/cm2		0.5kgf/cm2		0.6kgf/cm2		0.7kgf/cm2		0.8kgf/cm2
		RPM	1000mmH20		2000mmH20		3000mmH20		4000mmH20		5000mmH20		6000mmH20		7000mmH20		8000mmH20
			0.01Mpa		0.02Mpa		0.03Mpa		0.04Mpa		0.05Mpa		0.06Mpa		0.07Mpa		0.08Mpa
			M3 /min	Quilowatt	M3 /min	quilowatt	M3 /min	Quilowatt	M3 /min	Quilowatt	M3 /min	Quilowatt	M3 /min	Quilowatt	M3 /min	Quilowatt	M3 /min	Quilowatt
SL 6005	80 (3")	800	4,63	1,70	4,07	2,70	3,65	3,60	3,29	4,60	2,97	5,60	2,68	6,60	2,42	7,60
		1000	6,13	2,10	5,57	3,30	5,14	4,60	4,78	5,80	4,46	7,10	4,17	8,30	3,91	9,50	3,66	10,80
		1200	7,62	2,50	7,07	4,00	6,64	5,50	6,28	7,00	5,96	8,50	5,67	10,00	5,76	11,50	5,00	12,90
		1400	9,12	2,90	8,56	4,60	8,13	6,40	7,77	8,10	7,45	9,90	7,17	11,60	6,90	13,40	6,65	15,10
		1600	10,61	3,30	10,06	--	9,63	7,30	9,27	9,30	8,95	11,30	8,66	13,30	8,40	15,30	8,15	17,30
		1800	12,11	3,70	11,55	6,00	11,12	8,20	10,76	10,50	10,44	12,70	10,16	14,90	9,89	17,20	9,64	19,40
		2000	13,60	4,10	13,05	6,60	12,62	9,10	12,26	11,60	11,94	14,10	11,65	16,60	11,39	19,10	11,14	21,60
SL 6008	125 (5")	800	7,41	2,30	6,51	3,80	5,83	5,40	5,25	7,00	4,74	8,60	4,28	10,20	3,86	11,80
		1000	10,45	2,80	9,88	4,80	9,46	6,80	9,12	8,80	8,53	10,80	8,21	12,80	7,88	14,80	7,12	16,70
		1200	12,98	3,40	12,29	5,80	11,61	8,20	11,12	10,50	10,52	12,90	10,21	15,30	9,64	17,70	9,25	20,10
		1400	15,58	3,90	15,12	6,70	14,77	9,50	14,42	12,30	13,91	15,10	13,45	17,90	13,01	20,70	12,64	23,40
		1600	16,97	4,50	16,45	7,70	15,99	10,90	15,43	14,10	14,97	17,20	14,35	20,40	13,67	23,60	13,03	26,80
		1800	19,67	5,10	19,46	8,70	18,99	12,20	18,50	15,80	18,10	19,40	17,78	23,00	17,40	26,60	17,03	30,10
		2000	21,75	5,60	20,85	9,60	20,17	13,60	19,59	17,60	19,08	21,60	18,62	25,50	18,20	29,50	17,81	33,50



modelo	Exaustão diâmetro do porto (Milímetro)	Velocidade	Pressão diferente para o fluxo de ar diferente da entrada (M3/min)&opoderdoeixo(quilowatts)
			0.1kgf/cm2		0.2kgf/cm2		0.3kgf/cm2		0.4kgf/cm2		0.5kgf/cm2		0.6kgf/cm2		0.7kgf/cm2		0.8kgf/cm2
		RPM	1000mmH20		2000mmH20		3000mmH20		4000mmH20		5000mmH20		6000mmH20		7000mmH20		8000mmH20
			0.01Mpa		0.02Mpa		0.03Mpa		0.04Mpa		0.05Mpa		0.06Mpa		0.07Mpa		0.08Mpa
			M3 /min	Quilowatt	M3 /min	quilowatt	M3 /min	Quilowatt	M3 /min	Quilowatt	M3 /min	Quilowatt	M3 /min	Quilowatt	M3 /min	Quilowatt	M3 /min	Quilowatt
SL 6015	150 (6")	800	14,90	3,60	14,22	6,60	13,94	9,60	12,86	12,60	10,40	14,30	8,70	16,30
		1000	19,38	4,60	18,71	8,30	17,43	12,00	16,34	15,80	15,20	19,93	14,20	22,93
		1200	22,87	5,50	21,20	10,00	19,91	14,40	18,83	18,90	17,83	21,40	16,07	23,40
		1400	27,36	6,40	25,68	11,60	24,40	16,80	23,31	22,10	22,02	25,00	20,12	28,00
		1600	31,84	7,30	30,17	13,30	28,88	19,30	27,80	25,20	26,21	28,60	24,56	31,60
		1800	36,33	8,20	34,65	14,90	33,37	21,70	32,28	28,40	30,40	32,20	27,49	36,20
		2000	40,81	9,10	39,14	16,60	37,85	24,10	36,77	31,50	34,59	35,70	30,50	39,70
SL 7006	100 (4")	700	6,93	2,10	6,26	3,60	5,75	5,00	5,32	6,40	4,94	7,80	4,59	9,30	4,27	10,70	4,24	10,90
		800	8,15	2,50	7,48	4,10	6,97	5,70	6,54	7,30	6,16	9,00	5,81	10,60	5,50	12,20	5,20	13,80
		1000	10,59	3,10	9,92	5,10	9,41	7,10	8,98	9,20	8,60	11,20	8,25	13,20	7,94	15,30	7,64	17,30
		1200	13,03	3,70	12,36	6,10	11,85	8,60	11,42	11,00	11,04	13,40	10,69	15,90	10,38	18,30	10,08	20,80
		1400	15,47	4,30	14,81	7,10	14,29	10,00	13,86	12,80	13,48	15,70	13,13	18,50	12,82	21,40	12,52	24,20
		1600	17,91	4,90	17,25	8,20	16,73	11,40	16,30	14,70	15,92	17,90	15,58	21,20	15,26	24,40	14,96	27,70







modelo	Exaustão diâmetro do porto Milímetro	velocidade	Pressão diferente para o fluxo de ar diferente da entrada (M3/min)&opoderdoeixo(quilowatts)
			0.1kgf/cm2		0.2kgf/cm2		0.3kgf/cm2		0.4kgf/cm2		0.5kgf/cm2		0.6kgf/cm2		0.7kgf/cm2		0.8kgf/cm2
		RPM	1000mmH20		2000mmH20		3000mmH20		4000mmH20		5000mmH20		6000mmH20		7000mmH20		8000mmH20
			0.01Mpa		0.02Mpa		0.03Mpa		0.04Mpa		0.05Mpa		0.06Mpa		0.07Mpa		0.08Mpa
			M3 /min	Quilowatt	M3 /min	quilowatt	M3 /min	Quilowatt	M3 /min	Quilowatt	M3 /min	Quilowatt	M3 /min	Quilowatt	M3 /min	Quilowatt	M3 /min	Quilowatt
SL 7011	150 (6")	700	12,99	3,30	11,87	5,90	11,77	8,60	11,45	11,20	10,98	13,80	10,09	16,40	9,56	19,00
		800	16,23	3,80	15,11	6,80	14,78	9,80	14,54	12,80	13,90	15,70	13,33	18,70	12,80	21,70	12,11	24,70
		1000	20,71	4,80	19,59	8,50	18,74	12,20	18,02	16,00	17,38	19,70	16,81	23,40	16,28	27,10	14,79	30,90
		1200	24,88	5,70	24,11	10,00	23,25	14,50	22,52	19,00	21,88	23,40	21,31	27,90	20,78	32,40	19,28	36,90
		1400	29,72	6,50	28,59	11,70	27,73	16,90	27,00	22,10	26,36	27,40	25,79	32,60	25,26	37,80	24,76	43,00
		1600	33,20	7,40	32,07	13,40	31,21	19,30	30,48	25,30	29,84	31,30	29,27	37,20	28,74	43,20	28,24	49,20
SL 7018	200 (8")	700	21,55	4,80	19,79	9,10	18,45	13,40	17,33	17,60	16,30	18,50	14,80	19,50
		800	26,22	5,50	25,46	10,40	24,12	15,30	23,56	20,20	22,70	26,50	20,70	30,50
		1000	32,54	6,90	30,79	13,00	29,45	19,10	28,32	25,20	27,60	30,34	25,60	35,34
		1200	39,87	8,30	38,12	15,60	36,77	22,90	35,65	30,20	34,90	35,60	32,63	40,60
		1400	47,20	9,70	45,44	18,20	44,10	26,70	42,98	35,30	40,00	39,45	37,00	44,45
		1600	54,53	11,00	52,77	20,80	51,43	30,60	50,30	40,30	48,65	44,20	43,55	50,20









modelo	Exaustão diâmetro do porto Milímetro	Velocidade	Pressão diferente para o fluxo de ar diferente da entrada (M3/min)&opoderdoeixo(quilowatts)
			0.1kgf/cm2		0.2kgf/cm2		0.3kgf/cm2		0.4kgf/cm2		0.5kgf/cm2		0.6kgf/cm2		0.7kgf/cm2		0.8kgf/cm2
		RPM	1000mmH20		2000mmH20		3000mmH20		4000mmH20		5000mmH20		6000mmH20		7000mmH20		8000mmH20
			0.01Mpa		0.02Mpa		0.03Mpa		0.04Mpa		0.05Mpa		0.06Mpa		0.07Mpa		0.08Mpa
			M3 /min	Quilowatt	M3 /min	quilowatt	M3 /min	Quilowatt	M3 /min	Quilowatt	M3 /min	Quilowatt	M3 /min	Quilowatt	M3 /min	Quilowatt	M3 /min	Quilowatt
SL 8016	200 (8")	700	20,38	7,05	18,18	10,56	16,54	14,36	15,11	17,37	13,90	21,58	12,80	25,78
		850	25,87	8,56	23,67	13,38	22,02	17,44	20,60	21,10	19,39	26,20	18,29	31,30
		1000	31,35	10,08	29,16	15,09	27,51	20,52	26,09	24,82	24,88	30,82	23,78	36,82	22,72	42,83	21,80	48,83
		1150	36,84	11,59	34,65	17,35	33,00	23,59	31,57	28,54	30,37	35,45	29,27	42,35	28,21	49,25	27,29	56,15
		1250	40,50	12,60	38,30	18,86	36,66	25,65	35,23	31,02	34,02	38,53	32,93	46,03	31,87	53,53	30,95	61,04
		1400	45,99	14,11	43,79	21,12	42,15	28,72	40,72	34,75	39,51	43,15	38,41	51,55	37,35	59,96	36,44	68,36
		1500	49,65	15,11	47,45	22,63	45,80	30,78	44,38	37,23	43,17	46,23	42,07	55,24	41,01	64,24	40,10	73,24
SL 8024	250 (10")	700	30,85	9,34	27,73	14,94	25,32	20,92	23,29	25,74	21,54	32,04	19,95	38,33
		850	39,07	11,34	35,95	18,14	33,54	25,41	31,51	31,26	29,76	38,90	28,17	46,54
		1000	47,29	13,34	44,17	21,34	41,76	29,89	39,73	36,77	37,98	45,77	36,39	54,76
		1150	55,51	15,34	52,39	24,54	49,98	34,37	47,95	42,29	46,20	52,63	44,61	62,97
		1250	60,99	16,67	57,87	26,67	55,46	37,36	53,43	45,97	51,68	57,21	50,09	68,45
		1400	69,21	18,67	66,09	29,87	63,68	41,85	61,65	51,48	59,90	64,27	58,31	76,66
		1500	74,69	20,01	71,57	32,00	69,16	44,84	67,13	55,16	65,38	68,65	63,79	82,14







modelo	Porto de exaustão Diâmetro (Milímetro)	Velocidade	Pressão diferente para o fluxo de ar diferente da entrada (M3/min)&opoderdoeixo(quilowatts)
			0.1kgf/cm2		0.2kgf/cm2		0.3kgf/cm2		0.4kgf/cm2		0.5kgf/cm2		0.6kgf/cm2		0.7kgf/cm2		0.8kgf/cm2
		RPM	1000mmH20		2000mmH20		3000mmH20		4000mmH20		5000mmH20		6000mmH20		7000mmH20		8000mmH20
			0.01Mpa		0.02Mpa		0.03Mpa		0.04Mpa		0.05Mpa		0.06Mpa		0.07Mpa		0.08Mpa
			M3 /min	Quilowatt	M3 /min	quilowatt	M3 /min	Quilowatt	M3 /min	Quilowatt	M3 /min	Quilowatt	M3 /min	Quilowatt	M3 /min	Quilowatt	M3 /min	Quilowatt
SL 9020	250 (10")	700	34,83	10,06	31,68	16,32	29,26	23,00	27,20	28,40	25,44	35,35	23,81	42,31
		850	43,92	12,22	40,77	19,82	38,35	27,93	36,29	34,48	34,53	42,93	32,89	51,38
		1000	53,01	14,37	49,86	23,32	47,43	32,86	45,37	40,57	43,62	50,50	41,98	60,44	40,47	70,38	39,13	80,32
		1150	62,09	16,53	58,94	26,82	56,52	37,79	54,46	46,65	52,70	58,08	51,07	69,51	49,55	80,94	48,22	92,37
		1250	68,15	17,96	65,00	29,15	62,58	41,08	60,52	50,71	58,76	63,13	57,13	75,55	55,61	87,98	54,28	100,40
		1400	77,24	20,12	74,09	32,64	71,66	46,01	69,60	56,79	67,85	70,71	66,21	84,62	64,70	98,54	63,36	112,45
		1500	83,30	21,56	80,15	34,98	77,72	49,30	75,66	60,85	73,91	75,76	72,27	90,67	70,76	105,57	69,42	120,48
SL 9030	300 (12")	700	52,65	13,82	48,12	23,54	44,68	33,83	41,78	42,20	39,24	52,61	36,97	63,01
		850	66,25	16,79	61,71	28,58	58,27	41,08	55,37	51,24	52,83	63,88	50,57	76,52
		1000	79,84	19,75	75,31	33,62	71,86	48,32	68,96	60,28	66,43	75,15	64,16	90,02
		1150	93,43	22,71	88,90	38,67	85,46	55,57	82,56	69,33	80,02	86,43	77,75	103,52
		1250	102,49	25,67	97,96	43,71	94,52	62,82	91,62	78,37	89,08	97,70	86,82	117,03
		1400	116,09	27,65	111,56	47,07	108,11	67,65	105,21	84,40	102,68	105,21	100,41	126,03
		1500	125,15	29,62	120,62	50,44	117,18	72,49	114,28	90,43	111,74	112,73	109,47	135,03
Modelo	Esgote o diâmetro portuário (Milímetro)	Velocidade	Pressão diferente para o fluxo de ar diferente da entrada (M3/min)&opoderdoeixo(quilowatts)
			0.1kgf/cm2		0.2kgf/cm2		0.3kgf/cm2		0.4kgf/cm2		0.5kgf/cm2		0.6kgf/cm2		0.7kgf/cm2		0.8kgf/cm2
		RPM	1000mmH20		2000mmH20		3000mmH20		4000mmH20		5000mmH20		6000mmH20		7000mmH20		8000mmH20
			0.01Mpa		0.02Mpa		0.03Mpa		0.04Mpa		0.05Mpa		0.06Mpa		0.07Mpa		0.08Mpa
			M3 /min	Quilowatt	M3 /min	quilowatt	M3 /min	Quilowatt	M3 /min	Quilowatt	M3 /min	Quilowatt	M3 /min	Quilowatt	M3 /min	Quilowatt	M3 /min	Quilowatt
SL 10027	300 (12")	800	74,04	17,21	69,22	29,60	65,60	42,71	62,59	53,39	59,88	66,58	57,57	79,77
		900	79,06	19,36	74,24	33,30	70,63	48,05	67,61	60,07	64,90	74,90	62,59	89,74
		1000	89,11	21,51	84,29	37,00	80,67	53,39	77,66	66,74	74,95	83,23	72,64	99,71	70,32	116,19	68,32	132,68
		1100	99,16	23,66	94,34	40,70	90,72	58,73	87,70	73,42	84,99	91,55	82,68	109,68	80,37	127,81	78,36	145,94
		1250	114,23	26,89	109,41	46,25	105,79	66,74	102,77	83,43	100,06	104,03	97,75	124,64	95,44	145,24	93,43	165,85
		1400	129,30	30,11	124,47	51,80	120,86	74,74	117,84	93,44	115,13	116,52	112,82	139,59	110,51	162,67	108,50	185,75
SL 10034	350 (14")	800	94,08	20,95	88,39	36,78	84,08	53,48	80,41	67,13	77,24	83,75	74,33	100,37
		900	100,42	23,57	94,72	41,38	90,41	60,17	86,74	75,52	83,57	94,22	80,66	112,92
		1000	113,08	26,19	107,38	45,98	103,07	66,85	99,40	83,91	96,24	104,69	93,32	125,47
		1100	125,74	30,12	120,04	52,87	115,74	76,88	112,06	96,50	108,90	120,39	105,99	144,28
		1250	144,73	34,05	139,04	59,77	134,73	86,91	131,06	109,09	127,89	136,10	124,98	163,10
		1400	163,73	36,67	158,03	64,37	153,72	93,59	150,05	117,48	146,89	146,56	143,97	175,65
