Detalhes do produto:
|
| Modelo: | Cummins 6CTA (turbocharged e a água da carga esfriou) | Deslocamento: | 8.3L (2,19 galões dos E.U.) |
|---|---|---|---|
| Poder: | 178kW (240HP) | RPM avaliado (ajuste da fábrica): | 2200rpm |
| Motor da rotação: | Fabricante variável e reversível do motor hidráulico dobro -: SAUER-DANFOSS | Peso: | 14500 quilogramas (31973 libras) |
| Dimensões do transporte (L ×H) de W do ×: | 5900×2240×2500mm (polegada 232.3×88.1×98.4) | ||
| Realçar: | Diamond Core Drilling Rig hidráulico completo,178kW Diamond Core Drilling Rig,equipamento de perfuração do núcleo 2200rpm |
||

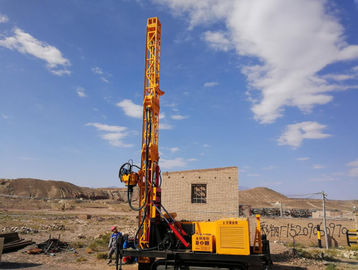

Equipamento hidráulico completo de Diamond Core Rig Geotechnical Drilling
O equipamento de perfuração subterrâneo hidráulico do núcleo é apropriado para furos de perfuração a fim a mina que explora, igualmente eles podia ser usada no projeto de superfície da tutela da retirada do núcleo, da engenharia da estrada de ferro, da escavação de um túnel, da construção e da água. Você certo beneficiado muito pelo desempenho excelente e seguro ele.
I. características principais do equipamento:
1. A bomba de óleo conduz o motor para girar, cilindro hidráulico que trabalha sem uma torreta.
2. O sistema de rotação, alimentação da máquina de perfuração do núcleo, bombeando e apertando confia na movimentação fluida; fazendo seu trabalho de furo liso do que algum concorrente;
3. A velocidade de furo rápida pode furar furos de todo o ângulo no túnel do trabalho pela coluna, bateu a aplicabilidade;
4. Com V-guia, o equipamento fornece o concentrivity o mais alto sobre uma linha central principal;
5. Fácil à manutenção, ao reparo, à desmontagem, à instalação e ao movimento.
Todo o equipamento de perfuração subterrâneo hidráulico do núcleo é composto do motopropulsor, do corpo de máquina, do painel de controle, da unidade da rotação, do suporte de haste e da bomba de lama.
II. parâmetros de desempenho principais de HYDX-6
As figuras nestas tabelas foram calculadas, com base em experiências de campo, e podem razoavelmente ser esperadas. A capacidade de furo real dependerá das ferramentas da em-posse e as circunstâncias, as técnicas de perfuração e o equipamento usaram-se.
| Motor diesel | Modelo | Cummins 6CTA (turbocharged e a água da carga esfriou) |
| Deslocamento | 8.3L (2,19 galões dos E.U.) | |
| Poder | 178kW (240HP) | |
| RPM avaliado (ajuste da fábrica) | 2200rpm | |
| Capacidade de furo | Bq Diamond Core Rig hidráulico | 2000 m (6560 pés) |
| NQ | 1600 m (5248 pés) | |
| QG | 1300 m (4264 pés) | |
| PQ Diamond Core Rig hidráulico | 1000 m (3280 pés) | |
| Motor da rotação | Fabricante variável e reversível do motor hidráulico dobro -: SAUER-DANFOSS | |
| RPM | Mudança 0-1100 RPM de Stepless de dois deslocamentos | |
| Relações de Diamond Core Rig hidráulico | primeiro 2.716:1 do 8.776:1 ò | |
| Abridor principal | sidewise deslizando a maneira com movimentação hidráulica | |
| Cabeça da broca | Mandril hidráulico (PQ) | Aberto hidraulicamente, mola do disco que aperta, normalmente C fechou o tipo capacidade de terra arrendada axial de 222 400 N |
| Máximo Torque | 6400 N·m (4717 lbf·ft) | |
| Diâmetro da posse | 121 milímetros (4,76 polegadas) | |
| Capacidade de Máximo Lifting de eixo | kN 220 (49456 lbf) | |
| Máximo Feeding Poder | kN 110 (24728 lbf) | |
| Bomba preliminar | Bomba hidráulica: Bomba Triplex para conduzir do rotador, bomba de lama do guincho & jaques do deslocamento variável axial do pistão do nivelamento. Com a carga que detecta o sistema. | Fabricante: Bomba de DANFOSS primeiro: 200LPM na bomba 31.5MPa ò: 120LPM na bomba 28MPa ó: 102 LPM em 16MPa |
| Tanque hidráulico | Capacidade | 420 litros (111 galões dos E.U.) |
| Içando a velocidade (único fio) | 38-70m/min (cilindro desencapado) | |
| Capacidade de cano principal | Içando a força (único fio) | 120kN (26976 lbf) |
| Grua | Diâmetro de fio de aço | 22 milímetros (0,86 polegadas) |
| Comprimento do fio de aço | 50 m (164 pés) | |
| Capacidade de grua do cabo | Içando a força (único fio) | kN 15 (3372 lbf) (cilindro desencapado) |
| Diâmetro de fio de aço | 6 milímetros (0,24 polegadas) | |
| Comprimento do fio de aço | 2000 m (6560 pés) | |
| Altura do mastro | 11 m (36 pés) | |
| Mastro que ajusta o ângulo | 0°-90° | |
| Ângulo de furo de Diamond Core Rig hidráulico | 45º fora horizontal a 90ºvertical para baixo | |
| Mastro | Curso de alimentação | 3800 milímetro (150 polegadas) |
| Curso do resvalamento | 1500 milímetros (59 polegadas) | |
| Tração da alimentação | 22000kg (48510 libras) | |
| Pressão da alimentação | 11000kg (24255 libras) | |
| Rod Pull | 3m ou 6m (9.84feet ou 19.68feet) | |
| Tipo | Atuador Triplex da bomba reciprocando | |
| Modelo | BW320 | |
| Bomba de lama | Curso | 110mm (4,3 polegadas) |
| Volume da saída | 320.230.165.118 galões dos E.U. do L/MIN (84,5, 61, 44, 31/minuto) | |
| Pressão da descarga | 4,0, 5,0, 6,0, Mpa 8,0 (580, 725, 870, 1160 libras por polegada quadrada) | |
| Braçadeira do pé | Apertando o espaço | 55.5-117.5 milímetros (2.19-4.63 polegadas) através do furo Ф154mm (6,06 polegadas) |
| Peso | 14500 quilogramas (31973 libras) | |
| Outro | Dimensões do transporte (L ×H) de W do × | 5900×2240×2500mm (polegada 232.3×88.1×98.4) |
| Maneira do transporte | Esteira rolante de aço |
