Detalhes do produto:
|
Tipo: | Equipamento hidráulico completo do núcleo do diamante HYDX-6 | Poder: | 179KW |
---|---|---|---|
modelo: | Commins 6CTA8.3-C240 | Velocidade: | 2200 RPM |
Bq: | 2000m | NQ: | 1800m |
QG: | 1300M | PQ: | 1000M |
Peso: | 14500kg | Dimessions: | 6250*2220*2500mm |
Realçar: | Equipamento de broca hidráulico,Drill Rigs Core |

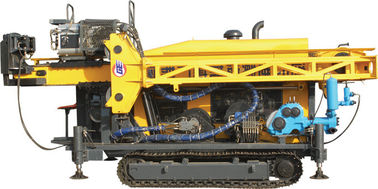

Equipamento hidráulico completo do núcleo do diamante HYDX-6 do QG de Cummins 6CTA 1300m (89mm)
I. Geral Introdução
É um equipamento de perfuração completamente novo-datilografado desenvolvido com base nas técnicas avançadas no mundo. HYDX-6 é razoável no projeto, excelente no desempenho, fácil para a operação e conveniente para a manutenção.
O equipamento hidráulico do núcleo do diamante HYDX-6 pode ser aplicado a amba a perfuração inclinada e vertical. Sendo um equipamento equipado com o diamante e o carboneto ligue a perfuração do bocado, ele pode ser usado no campos da geologia, da metalurgia, do extração de carvão, da indústria das armas nucleares e da medição da hidrologia. É um equipamento de broca proeminente de China para a perfuração do Bq, do NQ, do QG, e do PQ.
Características principais do equipamento:
O equipamento hidráulico do núcleo do diamante, equipado com as trilhas, tem um sistema de condução hidráulico. Possui uma breve mas estrutura avançada, com sua cabeça do poder conduzida por um motor variável e por sua velocidade ajustáveis para 2 engrenagens. Com o cilindro do óleo que trabalha com uma corrente velocidade-variável, seu desempenho é estável e seguro. O mastro é ajustável na escala de 0° a 90° assegurar um ângulo apropriado da furo-perfuração. O baixo centro da gravidade do equipamento promete uma operação constante. E este equipamento hidráulico do núcleo do diamante fornece os operadores uma circunstância de trabalho conveniente e confortável com uma vista larga. Em curto, o equipamento hidráulico do núcleo do diamante tem um esboço bonito e mostra uma ideia popular do projeto.
(1) equipamento hidráulico do núcleo do diamante da qualidade segura
As peças do cano principal e o equipamento auxiliar, incluindo o motor, motor diesel, bomba hidráulica, redutor da engrenagem e alguns acessórios chaves do válvula e os hidráulicos, são todos os produtos com tipos conhecidos.
(2) eficiência elevada
Torque grande, força motriz poderosa, projeto racional e prático, modo de controlo avançado e (uma garantia medidor-longa da haste de perfuração 6 de 19,7 pés) a eficiência de operação alta do equipamento.
proteção ambiental (de 3)
O motor diesel é projetado profissionalmente reduzir o ruído e a outra contaminação (o ruído não pode estar sobre 72db), que faz o equipamento apropriado ser operado em áreas urbanas.
(4) equipamento hidráulico de poupança de energia do núcleo do diamante
A técnica avançada do carga-sensor-controlo ajuda o equipamento hidráulico do núcleo do diamante a reduzir seu consumo de descarga da força motriz e do calor à extensão mínima.
HYDX-6 tem uma aparência externo proeminente, uma estrutura comprimida, uma função segura, e um sistema operacional flexível. Todos estes fatores fizeram ao equipamento a melhor escolha entre os mesmos produtos em doméstico e no exterior em mercados.
II. parâmetros de desempenho principais de HYDX-6
As figuras nestas tabelas foram calculadas, com base em experiências de campo, e podem razoavelmente ser esperadas. A capacidade real da perfuração dependerá das ferramentas e as condições da em-posse, as técnicas de perfuração e o equipamento usados.
Motor diesel | Modelo | Cummins 6CTA (turbocharged e água da carga de refrigeração) |
Deslocamento | 8.3L (2,19 galões dos E.U.) | |
Poder | 178kW (240HP) | |
RPM avaliado (ajuste da fábrica) | 2200rpm | |
Capacidade da perfuração | Equipamento hidráulico do núcleo do diamante do Bq | 2000 m (6560 pés) |
NQ | 1600 m (5248 pés) | |
QG | 1300 m (4264 pés) | |
Equipamento hidráulico do núcleo do diamante de PQ | 1000 m (3280 pés) | |
Motor da rotação | Fabricante variável e reversível do motor hidráulico dobro -: SAUER-DANFOSS | |
RPM | Mudança 0-1100 RPM de Stepless de dois deslocamentos | |
Relações do equipamento hidráulico do núcleo do diamante | primeiro 2.716:1 do 8.776:1 ò | |
Abridor principal | sidewise deslizando a maneira com movimentação hidráulica | |
Cabeça da broca | Mandril hidráulico (PQ) | Aberto hidraulicamente, mola do disco que aperta, normalmente tipo fechado capacidade de C de terra arrendada axial de 222 400 N |
Máximo Torque | 6400 N·m (4717 lbf·ft) | |
Guarde o diâmetro | 121 milímetros (4,76 polegadas) | |
Capacidade de Máximo Lifting de eixo | kN 220 (49456 lbf) | |
Máximo Feeding Poder | kN 110 (24728 lbf) | |
Bomba preliminar | Bomba hidráulica: Bomba Triplex para conduzir do rotador, bomba de lama do guincho & jaques do deslocamento variável axial do pistão do nivelamento. Com a carga que detecta o sistema. | Fabricante: Bomba de DANFOSS primeiro: 200LPM na bomba 31.5MPa ò: 120LPM na bomba 28MPa ó: 102 LPM em 16MPa |
Tanque hidráulico | Capacidade | 420 litros (111 galões dos E.U.) |
Içando a velocidade (único fio) | 38-70m/min (cilindro desencapado) | |
Capacidade de cano principal | Içando a força (único fio) | 120kN (26976 lbf) |
Grua | Diâmetro de fio de aço | 22 milímetros (0,86 polegadas) |
Comprimento do fio de aço | 50 m (164 pés) | |
Capacidade de grua do cabo | Içando a força (único fio) | kN 15 (3372 lbf) (cilindro desencapado) |
Diâmetro de fio de aço | 6 milímetros (0,24 polegadas) | |
Comprimento do fio de aço | 2000 m (6560 pés) | |
Altura do mastro | 11 m (36 pés) | |
Mastro que ajusta o ângulo | 0°-90° | |
Ângulo da perfuração do equipamento hidráulico do núcleo do diamante | 45º fora de horizontal a 90ºvertical para baixo | |
Mastro | Curso de alimentação | 3800 milímetro (150 polegadas) |
Curso do resvalamento | 1500 milímetros (59 polegadas) | |
Tração da alimentação | 22000kg (48510 libras) | |
Pressão da alimentação | 11000kg (24255 libras) | |
Tração de Rod | 3m ou 6m (9.84feet ou 19.68feet) | |
Tipo | Reciprocando o atuador Triplex da bomba | |
Modelo | BW320 | |
Bomba de lama | Curso | 110mm (4,3 polegadas) |
Volume da saída | 320.230.165.118 galões dos E.U. do L/MIN (84,5, 61, 44, 31/minuto) | |
Pressão da descarga | 4,0, 5,0, 6,0, Mpa 8,0 (580, 725, 870, 1160 libras por polegada quadrada) | |
Braçadeira do pé | Apertando o espaço | 55.5-117.5 milímetros (2.19-4.63 polegadas) através do furo Ф154mm (6,06 polegadas) |
Peso | 14500 quilogramas (31973 libras) | |
Outro | Dimensões do transporte (L ×H) de W do × | 5900×2240×2500mm (polegada 232.3×88.1×98.4) |
Maneira do transporte | Esteira rolante de aço |
