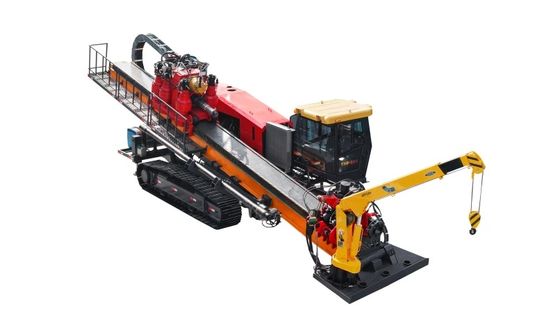

280T Smart Operating Cabin com monitoramento em tempo real de plataforma de perfuração direcional horizontal

280T Smart Operating Cabin com monitoramento em tempo real de plataforma de perfuração direcional horizontal

Resumo do produto:

Motor diesel Weichai com turbocompressor de 390 kW compatível com a Fase III Nacional, com 530 cavalos de potência.O sistema hidráulico utiliza um sistema inteligente de distribuição de carga de duplo circuito fechado + aberto, garantindo um desempenho ideal para propulsão, retração e rotação em condições complexas.O sistema de empuxo e retrocesso é equipado com uma transmissão de 6 etapas de 280 toneladas com uma transmissão ajustável de 3 etapas.O sistema de rotação oferece um binário ultra-alto de 60 000 Nm e um modo de retração rápida de 25 000 Nm.Aumentar a eficiência da "perfuração de passagem única" A pinça giratória de fixação automática, com 70.000 Nm de binário de arranque e 140.000 Nm de binário de saída, acelera as mudanças de haste em 40 segundos.Guindaste a bordo, cabine de comando inteligente com monitorização em tempo real de mais de dez pontos de dados, enquanto o sistema de caminhada de emergência de duplo controlo (linha de fio + manual),combinado com um campo de visão operacional expansivo, , a segurança e a eficiência operacional são priorizadas.

Aplicações típicas:

• Instalação de cabos de telecomunicações urbanos e rurais

• Passagens de gasodutos e de canalizações de água por estradas ou rios

• Instalação de condutas elétricas em zonas congestionadas

• Projetos de infra-estruturas municipais de médio prazo

Configurações opcionais:

• Máquinas e aparelhos para a produção de óleo

• Cabina do operador personalizável

• Sistema de localização baseado em GPS

• Sistema de mistura e reciclagem de lama a bordo

Motor de empurrão/puxa

Capacidade máxima de empurrão / puxação: 6 engrenagens, 280 toneladas

Sistema de empurrão/puxão: suportes e pinhões,

4 engrenagens de condução; 3 ajustáveis a menos passo

I velocidade: 8 m/min

II marcha: 18 m/min

III: 30 m/min

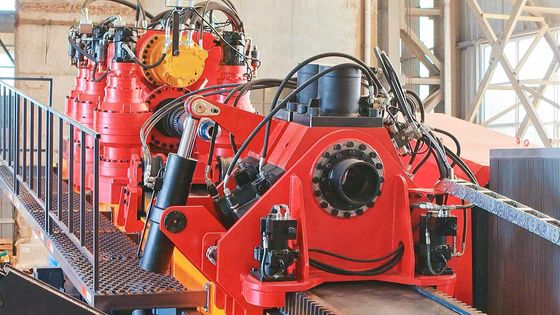

Rotação

Sistema rotativo: transmissão de engrenagens, regulação de velocidade de 2 passos a menos.

Max. Torque de rotação

I engrenagem: 60000Nm @ 40r/min

II: 25000Nm @ 100r/min

Potência do motor

Fabricante:Weichai Power Co., Ltd.

Valor nominal:390kw/2100r/min

Condição de funcionamento: empurrar/puxar e rotação podem satisfazer os índices de desempenho máximo indicados acima.

Sistema hidráulico

Sistema fechado de empurrão-puxa rotativa, circuito auxiliar adota sistema de detecção de carga aberta.

Sala de operações

Sala de operações de dupla ocupação, construída em mesa de trabalho com máquina principal

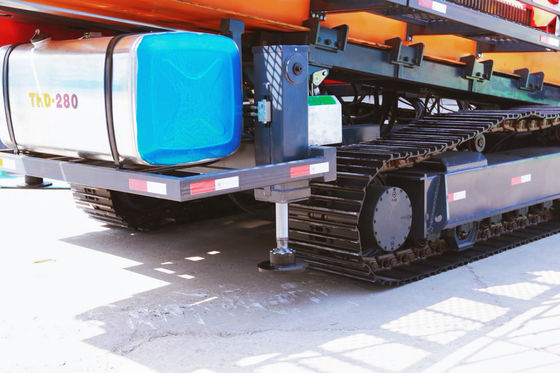

Crouchers

Formulário do carril de cadeia da lagarta

Ângulo de escalada do rastreador: 25 graus

Velocidade de deslocamento: 2,5 km/h.

Mastão

Estrutura de tipo de solda de mastro, o mastro pode ser levantado na frente para a conveniência da máquina

Ângulo de penetração do mastro: 8°~16°

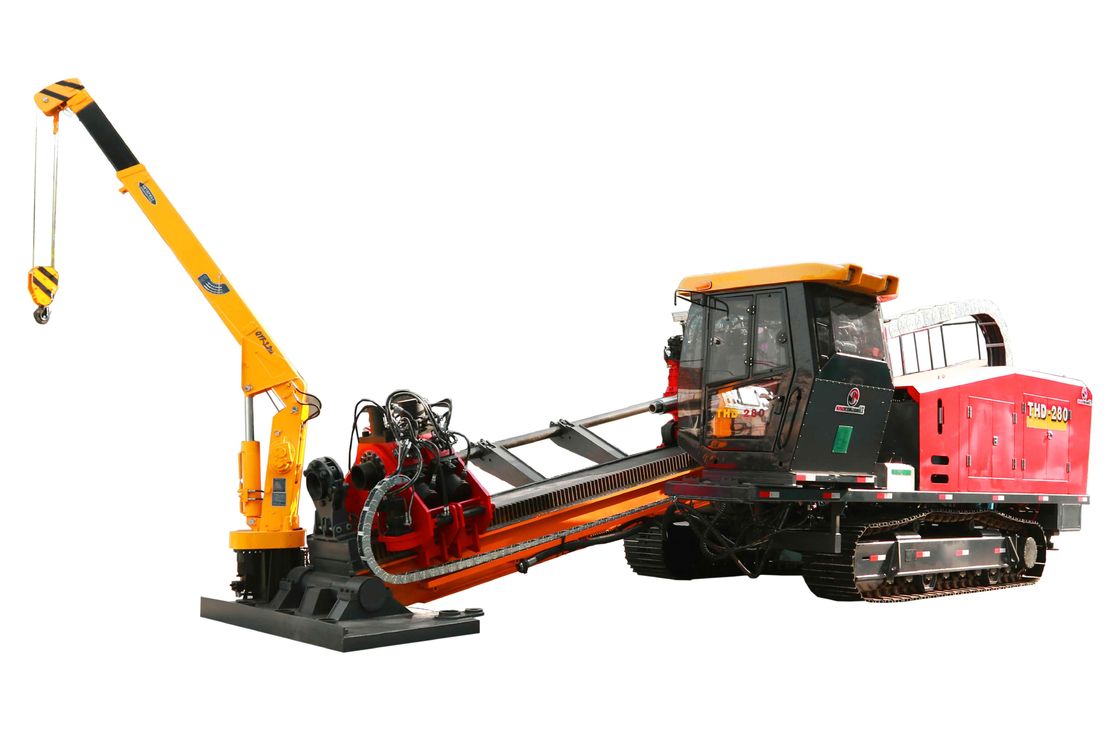

Cranes

3T guindaste de braço reto, raio de trabalho 6m.

Rodas de perfuração

comprimento do tubo de perfuração até 6 metros, diâmetro de parafuso de 127 mm NC50, OD do adaptador :165 a 168 mm

Apertador de pés:

Apertador de pé: espaçamento ajustável, algemas precisas, estáveis e fiáveis.

O grilhão centraliza automaticamente e mantém o grilhão

Max. Torque de produção: 70000Nm

Max. Torque de travagem: 140000Nm

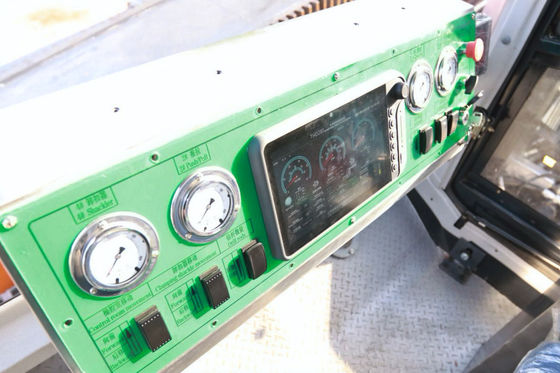

Acessórios: pressão, fluxo, velocidade e outros mais de 10 elementos de dados são indicados diretamente na sala de operações, fácil de analisar e julgar a situação da aplicação.

Peso da máquina principal: 34 toneladas

Dimensão:12.5 mX3.15mX3.3m
