O mastro é a espinha dorsal da plataforma de perfuração. O cilindro de óleo de barra dupla é conectado diretamente ao mastro, o que pode reduzir os custos de manutenção e fornecer a mesma força de puxagem e empurrão.A plataforma de perfuração UN1000 tem a capacidade de perfurar para cima sem qualquer modificação no mastroOs dois lados do mastro estão equipados com tiras resistentes ao desgaste, garantindo uma longa vida útil e baixos custos de manutenção.

Detentor de molas de nitrogénio

A vida útil do cilindro de óleo de nitrogênio pode atingir até 1 milhão de vezes, reduzindo muito os custos de manutenção do equipamento.A ligação entre o chuck e o suporte pode evitar o risco de queda do tubo de perfuração causada por erro humano.

Componentes de cabeças de potência mecânica

A cabeça de alimentação é o núcleo da sonda. A sonda PHD adota um design de rolamento extra-grande para melhorar a durabilidade. A caixa de velocidades está totalmente fechada, com uma caixa de velocidades de até 10 km/h.que podem facilmente lidar com operações de perfuração em vários ângulosOs deslizes podem ser rapidamente substituídos para satisfazer os requisitos de construção dos tubos de perfuração B, N e H. O parafuso é preso por molas e liberado hidráulicamente,sem a preocupação de fácil vazamento de óleo de chucks cápsula.

Especificações

Diâmetro do buraco de perfuração	Profundidade de perfuração (para baixo/horizontal/para cima)
B	1300m / 1300m / 800m
N	1000m / 1000m / 500m
H	500m / 500m / 300m
Ângulo de perfuração	0-180° Omnidireccional
Potência do motor / velocidade	75 kW / (1450 rpm)
Fluxo máximo da bomba principal	145 L/min
Pressão máxima da bomba principal	30 MPa
Fluxo máximo da bomba auxiliar	65 L/min
Pressão máxima da bomba auxiliar	24 MPa
Infarto de alimentação	1.8m
Velocidade de alimentação	00,8 m/s
Força de alimentação	108KN
Força de elevação	108KN
Modo de condução	Motor elétrico
Diâmetro interno do fuso através do buraco	93 mm
Velocidade do eixo	0-1400 rpm
Torque máximo	1650 Nm
Força de elevação do guincho	12KN (tambor vazio) 4KN (tambor cheio)
Capacidade da corda	1300m
Velocidade da corda	250m/min (tambor completo) 90m/min (tambor vazio)
Diâmetro da corda de arame de aço	5 mm
Diferença de pressão de trabalho do guincho	20 MPa
Tipo de porta	Balde de óleo de nitrogénio
Diâmetro máximo através do orifício do suporte	170 (Cobre removido)
Força de fixação axial	118KN
Pressão máxima da bomba de lama	10 MPa
Fluxo máximo da bomba de lama	160 L/min
Dimensão global da máquina de perfuração (L × W × H)	3800 × 980 × 1890 mm
Dimensão da central eléctrica (L × W × H)	2080 × 1100 × 1660 mm
Dimensão da plataforma de operação (L × W × H)	420 × 700 × 1100 mm
Peso do leito	1900 kg
Peso do veículo a motor	1100 kg
Peso da plataforma de operação	80 kg

As redes de protecção garantem a segurança do operador.
O cilindro de óleo composto de barra dupla permite o corpo da máquina mais curto e a tração máxima, permitindo a construção com tubos de perfuração de 3 m para melhorar a eficiência do trabalho,com velocidade constante e força de empurrão e tração iguais.
O sistema de controlo elétrico está equipado com várias proteções para garantir a segurança dos equipamentos e das pessoas.
O chuque de mola mecânico é confiável e durável, resolvendo efetivamente o problema da fácil fuga de óleo dos chuques de cápsula.
O módulo de energia é fácil de adaptar ao local.
Cópia do U6 Atlas Copco Eprioc.

Aplicação

As plataformas nucleares subterrâneas da Sinocoredrill® possuem um design avançado, versátil e compacto, o que as torna ideais para o ambiente subterrâneo e uma ampla gama de aplicações.

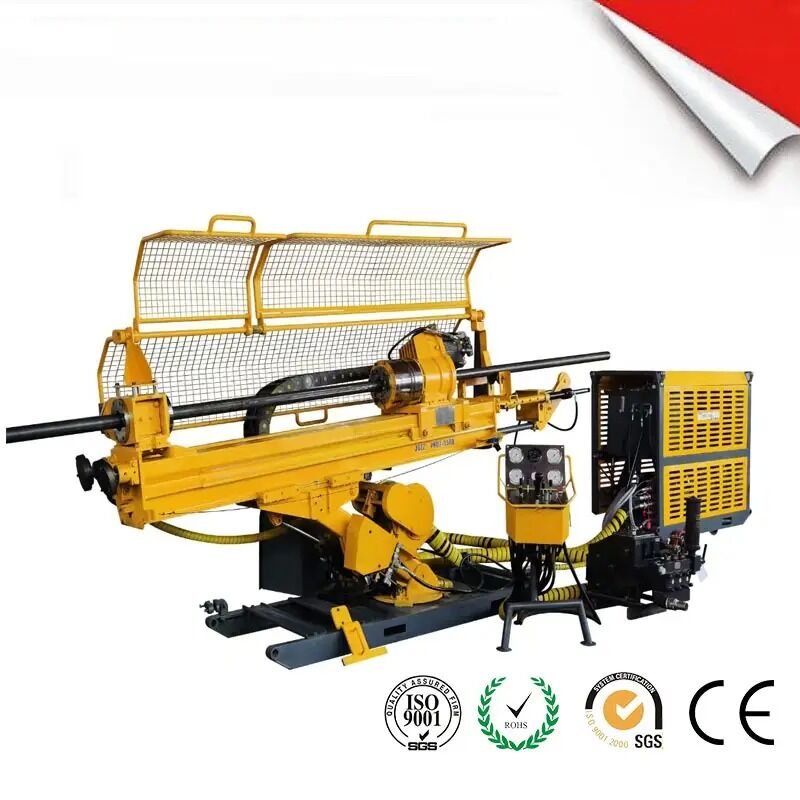

Estação de perfuração subterrânea de núcleo UN1000
