O mastro serve como a espinha dorsal da sonda. O cilindro de óleo de haste de saída dupla está diretamente conectado ao mastro, reduzindo os custos de manutenção e fornecendo força de puxar e empurrar igual. A sonda UN1000 pode perfurar para cima sem quaisquer modificações no mastro. Ambos os lados do mastro possuem tiras resistentes ao desgaste, garantindo longa vida útil e custos de manutenção mínimos.

Suporte de Mola de Nitrogênio

O suporte de mola de nitrogênio opera com abertura hidráulica e fixação de nitrogênio. O cilindro de óleo de nitrogênio oferece uma vida útil excepcional de até 1 milhão de ciclos, reduzindo significativamente as despesas de manutenção do equipamento. A ligação integrada entre o mandril e o suporte elimina o risco de queda do tubo de perfuração devido a erro humano.

Componentes da Cabeça de Potência Mecânica

A cabeça de potência representa o núcleo da sonda. A sonda PHD incorpora um design de rolamento extra grande para maior durabilidade. A caixa de engrenagens totalmente fechada lida eficientemente com operações de perfuração em vários ângulos. As garras podem ser substituídas rapidamente para atender aos requisitos de construção para tubos de perfuração B, N e H. O mandril possui fixação por mola e liberação hidráulica, eliminando preocupações com vazamento de óleo comuns em mandris de cápsula.

Especificações

Diâmetro do Furo de Perfuração	Profundidade de Perfuração (Para Baixo/Horizontal/Para Cima)
B	1500m / 1500m / 1000m
N	1100m / 1100m / 600m
H	600m / 600m / 400m

Parâmetro	Especificação
Ângulo de Perfuração	0-180° Omnidirecional
Potência do Motor / Velocidade	90kW / (1450rpm)
Vazão Máxima da Bomba Principal	188L/min
Pressão Máxima da Bomba Principal	30MPa
Vazão Máxima da Bomba Auxiliar	65L/min
Pressão Máxima da Bomba Auxiliar	24MPa
Curso de Avanço	1.8m
Velocidade de Avanço	0.8m/s
Força de Avanço	108KN
Força de Levantamento	108KN
Modo de Acionamento	Motor Elétrico
Diâmetro Interno do Furo Passante do Eixo	93mm
Velocidade do Eixo	0-1400rpm
Torque Máximo	1650Nm
Força de Levantamento do Guincho	12KN (Tambor Vazio) 4KN (Tambor Cheio)
Capacidade da Corda	1300m
Velocidade da Corda	250m/min (Tambor Cheio) 90m/min (Tambor Vazio)
Diâmetro da Corda de Aço	5mm
Diferencial de Pressão de Trabalho do Guincho	20MPa
Tipo de Suporte	Cilindro de Óleo de Nitrogênio
Diâmetro Máximo do Furo Passante do Suporte	170mm (Tampa Removida)
Força de Fixação Axial	118KN
Pressão Máxima da Bomba de Lama	10MPa
Vazão Máxima da Bomba de Lama	160L/min
Dimensão Geral da Sonda (C×L×A)	3800×980×1890mm
Dimensão da Estação de Energia (C×L×A)	2080×1100×1660mm
Dimensão da Plataforma de Operação (C×L×A)	420×700×1100mm
Peso da Base	1900KG
Peso do Veículo de Potência	1100KG
Peso da Plataforma de Operação	80KG

Recursos Adicionais:

Redes de proteção garantem a segurança do operador
O cilindro de óleo composto de haste de saída dupla permite o corpo da máquina mais curto e o curso máximo, permitindo a construção com tubos de perfuração de 3m para melhorar a eficiência do trabalho, com velocidade constante e força de empurrar e puxar igual
O sistema de controle elétrico é equipado com múltiplas proteções para garantir a segurança do equipamento e pessoal
O mandril de mola mecânica é confiável e durável, resolvendo efetivamente o problema de fácil vazamento de óleo de mandris de cápsula
O módulo de potência é fácil de adaptar ao local
Cópia do U6 Atlas Copco Eprioc

Aplicação

As sondas de núcleo subterrâneas da Sinocoredrill apresentam um design avançado, versátil e compacto que as torna ideais para ambientes subterrâneos e uma ampla gama de aplicações.

Tags:

Aparelho de perfuração do núcleo

Bocado de núcleo do diamante

Alargando escudos

Fixas Barril Core

Haste de broca Wireline

Equipamentos de perfuração direcional horizontais

equipamento de perfuração do poço de água

Equipamento de perfuração de CBM

Ferramentas de perfuração de HDD

inserções de carboneto de tungsténio

bombas de lama de perfuração

Plataforma petrolífera superior da movimentação

Instrumento do teste de penetração do cone

Equipamento de broca subterrâneo

Máquina de solda de tubo plástico

Produtos fotovoltaicos solares

Ventiladores de ar giratórios

Aparelho de perfuração do núcleo

Bocado de núcleo do diamante

Alargando escudos

Fixas Barril Core

Haste de broca Wireline

Equipamentos de perfuração direcional horizontais

equipamento de perfuração do poço de água

Equipamento de perfuração de CBM

Ferramentas de perfuração de HDD

inserções de carboneto de tungsténio

bombas de lama de perfuração

Plataforma petrolífera superior da movimentação

Instrumento do teste de penetração do cone

Equipamento de broca subterrâneo

Máquina de solda de tubo plástico

Produtos fotovoltaicos solares

Ventiladores de ar giratórios

Detalhes dos produtos

Aparelho de perfuração do núcleo

Bocado de núcleo do diamante

Alargando escudos

Fixas Barril Core

Haste de broca Wireline

Equipamentos de perfuração direcional horizontais

equipamento de perfuração do poço de água

Equipamento de perfuração de CBM

Ferramentas de perfuração de HDD

inserções de carboneto de tungsténio

bombas de lama de perfuração

Plataforma petrolífera superior da movimentação

Instrumento do teste de penetração do cone

Equipamento de broca subterrâneo

Máquina de solda de tubo plástico

Produtos fotovoltaicos solares

Ventiladores de ar giratórios

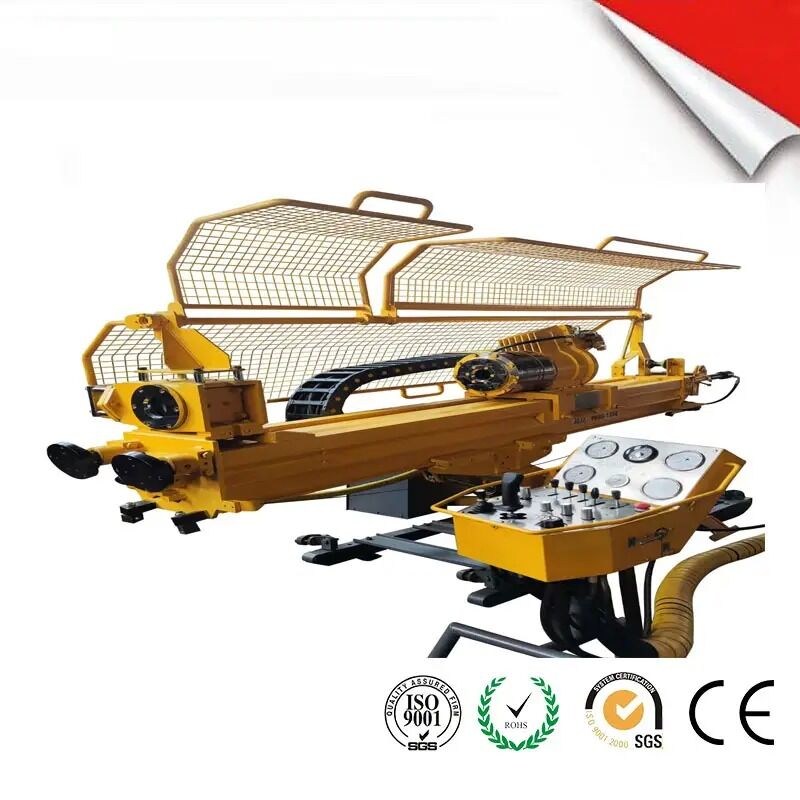

Sonda de perfuração subterrânea UN1500 com torque máximo de 1650Nm e perfuração omnidirecional de 0-180° para profundidade de 1500m
