Fácil manutenção, reparo, desmontagem, instalação e movimentação

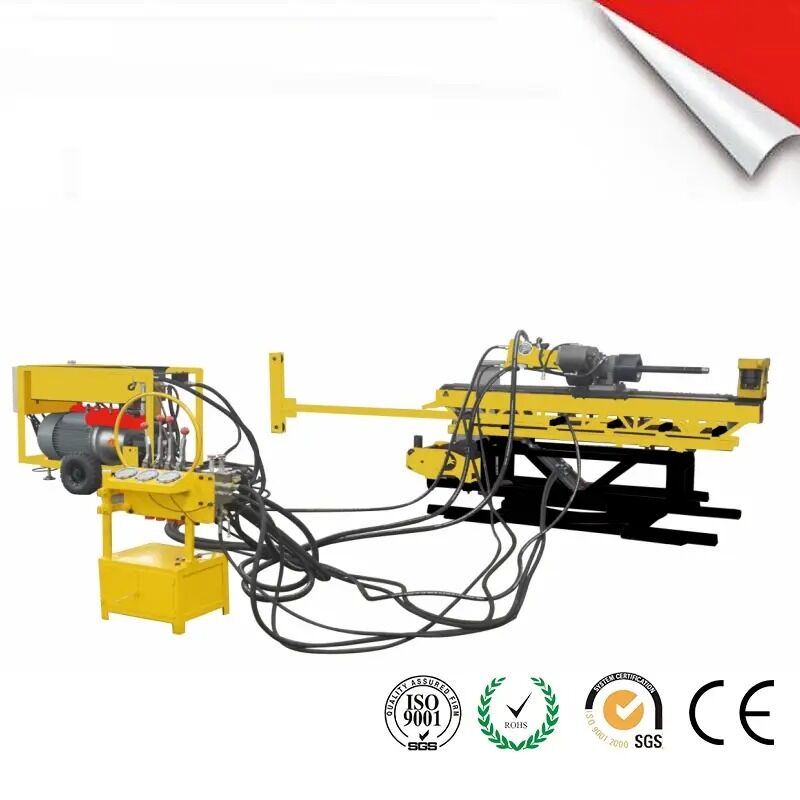

Unidade de potência montada no chassi para fácil mobilidade com capacidade de separação durante a operação
Motor elétrico de alta potência com bombas hidráulicas duplas (primária para rotação, auxiliar para cilindro de óleo de avanço)
Sistema hidráulico completo incluindo caixa hidráulica, filtro, bomba manual, condensador de óleo e caixa de controle elétrico
Velocidade de perfuração rápida com capacidade de perfuração de 0° a 360° em túneis de trabalho
Design modular do corpo principal com estrutura de avanço, unidade de rotação, porta-haste, coluna e cilindro
Operação de controle simples com capacidade de avanço automático
Operações sincronizadas do mandril e do porta-haste
Carregamento e fixação de haste sem ferramentas
Displays de instrumentos para pressão de avanço, pressão do sistema e pressão de água de lavagem

Especificações Técnicas

Parâmetro	Valor
Velocidade do fuso	360-1200 rpm
Torque do fuso	1200 Nm
Empuxo axial	≥50 KN
Força de tração axial	≥120 KN
Pressão de trabalho do sistema hidráulico	20 MPa
Pressão máxima	28 MPa
Pressão máxima da bomba principal	31.5 MPa
Pressão máxima da bomba auxiliar	21 MPa
Curso da cabeça de potência	1100 mm
Ângulo de inclinação do furo de superfície	0-90°
Ângulo de inclinação do furo	0-360°
Ângulo de azimute	0-360°
Potência do motor	37 Kw
Revolução elétrica	1480 rpm
Dimensões da máquina principal	2350 × 1050 × 1550 mm
Peso da máquina principal	1250 Kg
Dimensões da unidade de potência	1500 × 850 × 1050 mm
Peso da unidade de potência	720 Kg
Dimensões do painel de controle	700 × 400 × 1100 mm
Peso do painel de controle	200 Kg

Capacidade de Perfuração por Modelo

Modelo	75-3A			95-2A			95-3A			95-4A
Modelo	H	D	U	H	D	U	H	D	U	H	D	U
AQ (48)	500	600	280	-	-	-	-	-	-	-	-	-
BQ (59)	400	480	220	500	550	300	600	700	350	850	1100	450
NQ (75)	300	350	150	400	450	250	500	600	300	700	800	400
HQ (95)	-	-	-	300	350	200	350	400	250	450	550	330

Nota: H = Horizontal, D = Para baixo, U = Para cima (valores em metros)

Aplicações

A sonda de perfuração de núcleo hidráulica subterrânea é adequada para perfurar furos para fins de exploração mineral. Ela também pode ser usada em perfuração de núcleo de superfície, engenharia ferroviária, tunelamento, construção e projetos de conservação de água.
